J11W内螺纹截止阀
应用规范：
公称压力：16Mpa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体
螺纹类型：G.NPT.BSPT.BSP.DIN259/2999

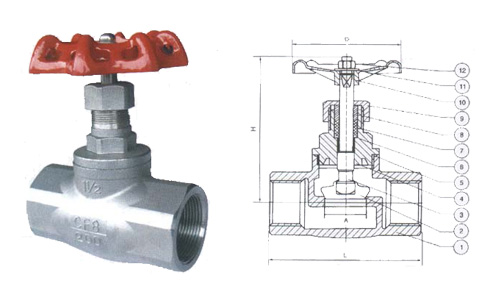

主要零件
|
序 号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀瓣 |
不锈钢SS316/304 |
|
3 |
阀杆 |
不锈钢SS316 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
密封垫 |
聚四氟乙烯PTFE |
|
6 |
平垫 |
不锈钢SS304/316 |
|
7 |
填料 |
聚四氟乙烯PTFE |
|
8 |
压环 |
不锈钢SS316/304 |
|
9 |
压盖 |
不锈钢CF8M/CF8 |
|
10 |
手轮 |
ALUMINUM ALLOY |
|
11 |
铭牌 |
ALUMINUM ALLOY |
|
12 |
螺母 |
不锈钢SS304 |
|
尺寸 |
A |
D |
L |
H |
重量TW（g） |
|
1/4” |
10 |
70 |
65 |
85 |
340 |
|
3/8” |
12 |
70 |
65 |
85 |
340 |
|
1/2” |
15 |
70 |
65 |
85 |
350 |
|
3/4” |
20 |
70 |
80 |
95 |
550 |
|
1” |
25 |
80 |
90 |
105 |
870 |
|
11/4” |
32 |
90 |
105 |
125 |
1360 |
|
11/2” |
40 |
90 |
120 |
135 |
1860 |
|
2” |
50 |
100 |
140 |
155 |
2670 |
