J11W苏式内螺纹截止阀
应用规范：
公称压力：16Mpa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体
螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
主要零件
|
零件名称 |
J11W-16C |
J11W-16P |
J11W-16R |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti、304.CF8 |
ZG1Cr18Ni9Ti12Mo2Ti、316.CF8M |
|
阀盖 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti12Mo2Ti、316 |
|
阀杆 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti12Mo2Ti、316 |
|
密封圈 |
|
聚四氟乙烯PTFE |
|
|
填料 |
|
聚四氟乙烯PTFE |
|

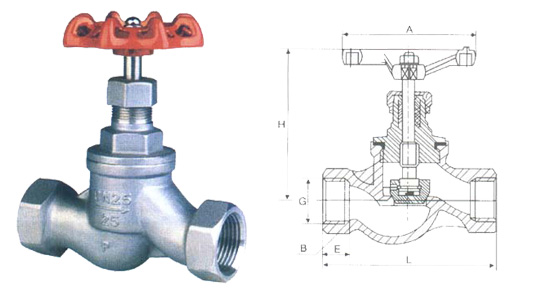

主要外形尺寸
|
DN |
G |
L |
E |
B |
H |
A |
KG |
|
15 |
1/2” |
90 |
14 |
32 |
109 |
70 |
0.9 |
|
20 |
3/4” |
100 |
16 |
36 |
109 |
70 |
1.1 |
|
25 |
1” |
120 |
18 |
46 |
132 |
80 |
1.8 |
|
32 |
11/4” |
140 |
20 |
55 |
156 |
90 |
2.5 |
|
40 |
11/2” |
170 |
22 |
65 |
167 |
100 |
3.7 |
|
50 |
2” |
200 |
24 |
80 |
182 |
120 |
5.5 |
|
65 |
21/2” |
260 |
26 |
95 |
200 |
140 |
9.3 |
