ZQDF不锈钢系列通用电磁阀
技术参数
| 1 |
好高工作压力 |
0.8MPa |
| 2 |
工作压差 |
0～0.8MPa |
| 3 |
介质 |
液体 气体 蒸汽 油 〈20CST |
| 4 |
介质温度 |
≤180℃ |
| 5 |
电压 |
AC：380V；220V； 36V/50Hz DC：24V |
| 6 |
绝缘等级 |
B级 |
| 7 |
电源允许波动 |
-15%～+10% |
| 8 |
功率 |
50W |
| 9 |
响应时间 |
开≤2秒 关≤3秒 |
| 10 |
安装方式 |
介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质清洁无颗粒杂质 |

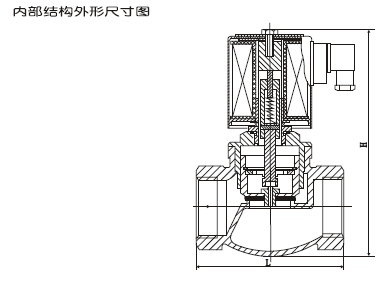

结构规格参数
| 型号 |
Lmm |
Hmm |
连接方式 |
材质 |
| ZQDF-15B |
86 |
178 |
G1/2”内螺纹 |
不锈钢 |
| ZQDF-20B |
94 |
180 |
G3/4”内螺纹 |
| ZQDF-25B |
105 |
190 |
G1”内螺纹 |
| ZQDF-32B |
115 |
210 |
G11/4”内螺纹 |
| ZQDF-40B |
130 |
223 |
G11/2”内螺纹 |
| ZQDF-50B |
150 |
228 |
G2”内螺纹 |
| ZQDF-25FB |
110 |
215 |
法兰4孔φ13.5孔径φ85孔距 |
| ZQDF-32FB |
125 |
245 |
法兰4孔φ17.5孔径φ100孔距 |
| ZQDF-40FB |
150 |
253 |
法兰4孔φ17.5孔径φ110孔距 |
| ZQDF-50FB |
160 |
268 |
法兰4孔φ17.5孔径φ125孔距 |
