2W铜系列二口二位直动式电磁阀〈常闭型〉〈大口径〉
结构规格参数
| 型号规格 |
2W025-06 |
2W025-08 |
2W040-10 |
2W100-10 |
2W160-10 |
2W100-15 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 接管口径 |
1/8” |
1/4” |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| 流量通径 |
2.5mm |
4mm |
10mm |
16mm |
10mm |
16mm |
20mm |
25mm |
32mm |
40mm |
50mm |
| CV值 |
0.23 |
0.6 |
1.6 |
4.8 |
1.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| 使用流体 |
空气、水、油、然气 |
| 动作方式 |
直动式 |
| 型式 |
常闭型 |
| 粘度 |
流体粘度：小于20CST |
| 工作压力 |
水液、空气：0～7kgf/cm2 油：0～5kgf/cm2 |
| 使用电压 |
AC220V AC110V DC24V DC12V 允许±10% |
| 阀体材质 |
黄铜 |
| 密封材质 |
标准：NBR80℃以下流体温度 可配：VITON 120℃以下温度 |

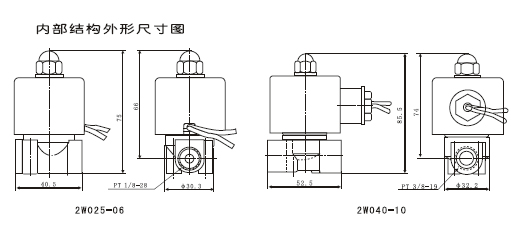

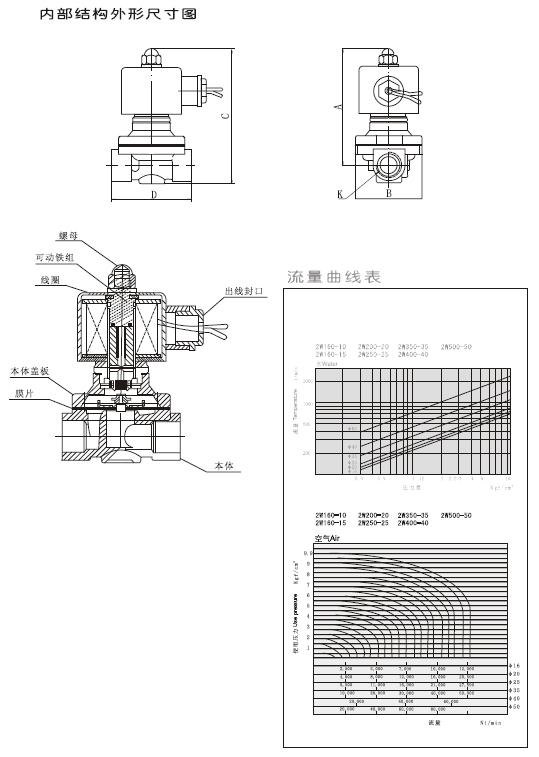

技术参数
| 型号 |
A |
B |
C |
D |
K |
| 2W100-10 |
90 |
40.5 |
98 |
50 |
PT3/8” |
| 2W100-15 |
90 |
40.5 |
98 |
50 |
PT1/2” |
| 2W160-10 |
101.5 |
57 |
117 |
69 |
PT3/8” |
| 2W160-15 |
101.5 |
57 |
117 |
69 |
PT1/2” |
| 2W260-20 |
107 |
57 |
123.5 |
73 |
PT3/4” |
| 2W260-25 |
111.5 |
73.5 |
134.5 |
99 |
PT1” |
| 2W360-35 |
142 |
95 |
172 |
112 |
PT11/4” |
| 2W460-40 |
142 |
95 |
172 |
123 |
PT11/2” |
| 2W560-50 |
172 |
123 |
209 |
168 |
PT2” |
