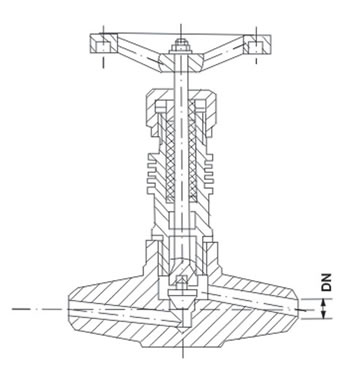

J61Y焊接式针型阀概述
针型阀是仪表测量管路系统中重要组成部分，该阀主要有截止阀和球阀，其作用是开启或切断管道通路。该阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，比其他类型的阀门能够耐受更大的压力，该阀的密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。
J61Y焊接式针型阀主要零件材料Materials fmain parts
设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927
|
零件名称
Part name |
阀杆、阀盖、螺栓Body,Bonnet bolt |
阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料
Packing |
垫片
Gasket |
手柄
Hande |
|
J63Y-170V |
铬镍不锈钢Cr.NiStainlesss steel |
不锈钢
Stainless steel |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡胶石棉板Latex asbestos |
优质碳钢
High grade
Garbon steelll |
焊接式针型阀主要性能规范Chief property specifieation
|
型号
Type |
公称压力
(MPa)
Nominal
pressure
|
试验压力PS(MPs)
Test pressure |
工作压力(MPa)
Working
pressure |
工作温度(℃)
Working
temperature |
适用介质Applicable
mediun |
|
壳体Shell |
密封
（液）Seal |
密封
（气）Seal |
|
J613-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
电站、石油气、水、油品等
Petroleun gas, Oil etc. |
|
FJ63Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
|
T63Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ |
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ |
