JZF-T型高压截止阀型号说明
① 产品代号：JZF截止阀
② 结构形式：T型
③ 公称通径：10、15、25mm
技术参数
阀体材料：1Cr18Ni9Ti
工作压力：40MPa
工作介质：液压油、水
适用温度：-40～+120℃

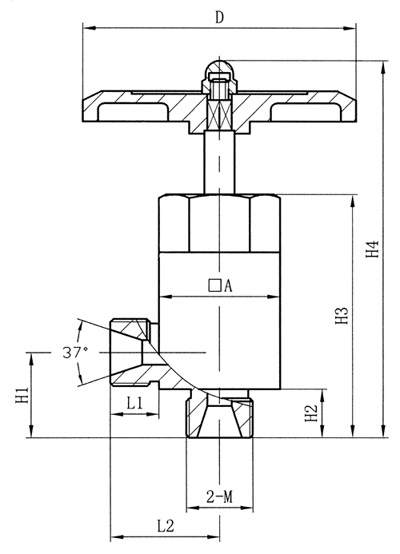

外形尺寸
|
型号 |
L1 |
L2 |
H1 |
H2 |
H3 |
H4 |
□A |
D |
2-M |
|
JZF-T10 |
16 |
36 |
28 |
16 |
80 |
124.1 |
40×40 |
Ф90 |
2-M22×1.5 |
|
JZF-T15 |
24 |
44 |
42 |
24 |
92 |
133.5 |
40×40 |
Ф90 |
2-M27×1.5 |
|
JZF-T20 |
27 |
52 |
50 |
27 |
119 |
167 |
50×50 |
Ф125 |
2-M39×1.5 |
