固定式三通球阀结构特点

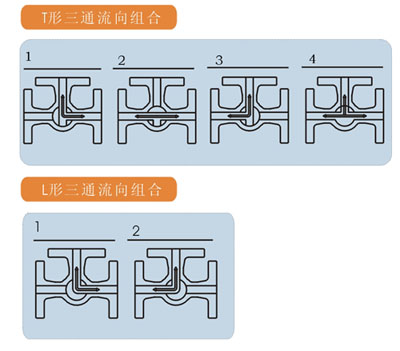

固定式三通球阀采用固定球，弹簧或碟簧加载的四面阀座结构，密封可靠，开关轻便。此结构球体不同，有T形之分，其中T形可实现对介质的分流或混流四种工况，根据需要可选择其中两种或三种进行组合；L形可实现对介质流向切换两种工况。
型号、材料及主要参数
| 产品型号 |
Q48F、Q49F-10C-40
|
Q48F、Q49F-10P-40P |
| 阀体 |
WCB |
CF8 |
| 球体 |
CF8 |
CF8 |
| 阀杆/固定轴 |
2Cr13 |
304 |
| 密封圈 |
PTFE |
PTFE |
| 阀座 |
2Cr13 |
F304 |
| 填料 |
PTFE+O形圈 |
PTFE+O形圈 |
| 适用介质 |
水、油、蒸汽等 |
酸等腐蚀性介质 |
| 适用温度 |
-29-200℃ |
-29-200℃ |
| 蜗轮固定三通球阀 |
Q后插入“3”表示，示例：Q348F-16C |
| 气动固定三通球阀 |
Q后插入“6”表示，示例：Q648F-150LB |
| 电动固定三通球阀 |
Q后插入“9”表示，示例：Q948F-10C |
固定式三通球阀的外形尺寸PN10-40
| 公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
| L |
240 |
360 |
280 |
320 |
380 |
440 |
670 |
760 |
850 |
980 |
1080 |
1360 |
1750 |
| L1 |
12 |
130 |
140 |
160 |
190 |
220 |
335 |
380 |
425 |
490 |
540 |
680 |
875 |
| H |
325 |
335 |
360 |
370 |
420 |
440 |
490 |
520 |
610 |
700 |
800 |
900 |
1000 |
