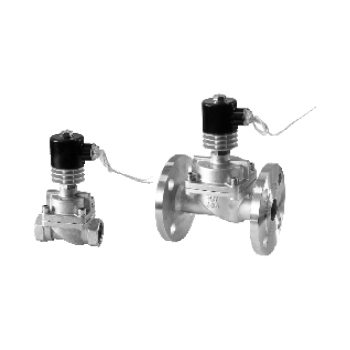

SHL二位二通型高温不锈钢电磁阀<常闭型>
SHL二位二通常闭型高温不锈钢电磁阀系列，是自动控制系统中常见的执行器件，采用先导阀、散热器、活塞

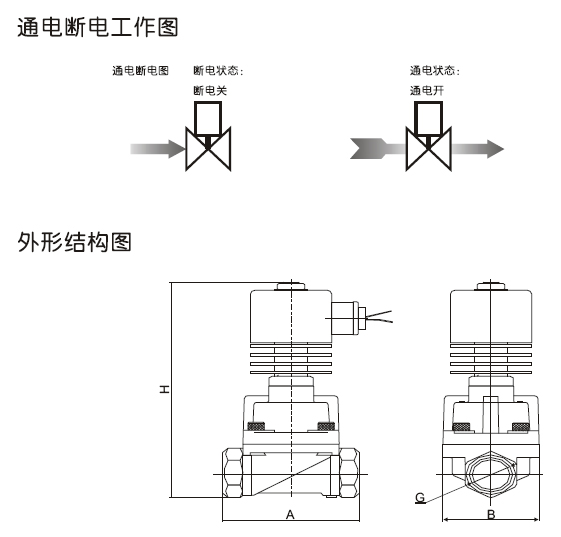

（主阀）组合形成的结构设计；通电打开，断电关闭；
主要应用于对蒸汽、导热油等高温介质在管路中的自动启闭，从而达到系统和设备的程序控制或远程控制等
主要技术参数
1，电源电压：AC220V AC110V 保持功率AC：22VA（19.5W）
DC24V 功率DC:24W
电源允许波动:±10% (其它电压可以定制)
2,线圈配置方式:标准H级金属罩壳直接出线式(W型)
3,介质温度:5℃～250℃(密封件Teflon+金属)
4,工作介质:蒸汽、导热油等(请根据响应的密封件的选配予以应用)
5,动作方式:先导式结构的电磁阀,有压差启动;
6,阀体材质:不锈钢
7,安装:按阀上介质流向所示,线圈向上,水平安装;
型号规格表
| 连接螺纹 |
流量通径mm |
CV值 |
工作压力范围（Kgf/cm2) |
好大温度℃ |
外行尺寸
|
订货型号
以下表中电压为
220VAC
50/60HZ |
| 导热油 |
蒸汽 |
|
长×宽×高 |
| 3/8” |
15 |
4.5 |
05 |
16 |
16 |
250 |
75×52×159 |
SLA1WH02T4C15 |
| 1/2” |
15 |
4.5 |
0.5 |
16 |
16 |
250 |
75×52×159 |
SLA1WH02T4D15 |
| 3/4” |
20 |
8.0 |
0.5 |
16 |
16 |
250 |
85×60×171 |
SLA1WH02T4E20 |
| 1” |
25 |
12 |
0.5 |
16 |
16 |
250 |
100×70×178 |
SLA1WH02T4G25 |
| 11/4” |
35 |
22 |
0.5 |
16 |
16 |
250 |
120×90×198 |
SLA1WH02T4H35 |
| 11/2” |
35 |
22 |
0.5 |
16 |
16 |
185 |
120×90×198 |
SLA1WH02T4J35 |
| 2” |
50 |
45 |
0.5 |
16 |
16 |
250 |
150×110×220 |
SLA1WH02T4K50 |
| 法兰4孔 |
25 |
12 |
0.5 |
16 |
16 |
250 |
见下表 |
SLA1WH02T4F25 |
| 32 |
22 |
0.5 |
16 |
16 |
250 |
SLA1WH02T4F32 |
| 40 |
22 |
0.5 |
16 |
16 |
250 |
SLA1WH02T4F40 |
| 50 |
45 |
0.5 |
16 |
16 |
250 |
SLA1WH02T4F50 |
SLH高温电磁阀（法兰连接数据表）
| 流量通径 |
DN25 |
DN32 |
DN40 |
DN50 |
| 法兰4孔 |
孔径φ13.5孔距φ85 |
孔径φ17.5孔距φ100 |
孔径φ17.5孔距φ110 |
孔径φ17.5孔距φ125 |
| 外形尺寸mm |
长A |
134 |
160 |
160 |
200 |
| 宽B |
110 |
135 |
145 |
155 |
| 高C |
215 |
230 |
235 |
250 |
电磁阀订货型号说明
| 序号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 电磁阀的种类 |
控制方式 |
线圈配置形式 |
线圈等级 |
电压 |
密封材料 |
阀体材料类型 |
连接方式 |
流量通径（mm） |
其它配置 |
| 例如 |
SLH |
1 |
W |
H |
02 |
T |
1 |
E |
20 |
|
| |
|
1：
代表
常闭型 |
W：
代表引线式
金属罩
壳线圈
|
H：代表
H级高温线圈
|
02=AC220V
01=AC110V
08=AC380
12=DC12V
13=DC24V
|
T=Teflon
|
4=SS304
不锈钢(常规）
3=Ss316 |
C=3/8”
D=1/2”
E=3/4”
G=1”
H=11/4”
J=11/2”
K=2”
F=法兰连接
|
15=15
20=20
25=25
35=35
40=40
50=50
25=25
32=32
40=40
50=50 |
代号：
N=NPT
连接 | |
