当前位置 : 首页 >> 产品展示 - -SLV系列二位三通直动式电磁阀

产品名称：	SLV系列二位三通直动式电磁阀
产品型号：	SLV

咨询电话：021-51097056 57470352
传真：021-57470352
点击看大图

产品介绍

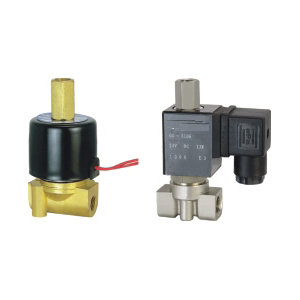

SLV系列二位三通直动式电磁阀

SLV二位三通直动式电磁阀系列

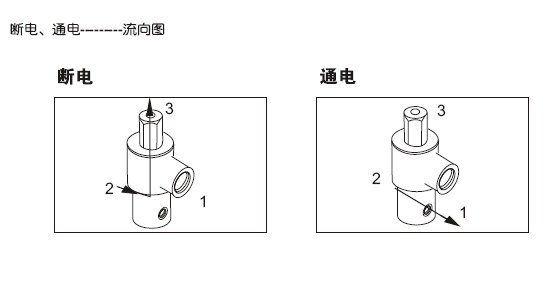

SLV1常闭型系列;SLV2常开型系列

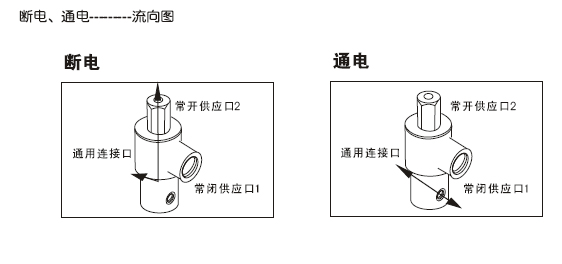

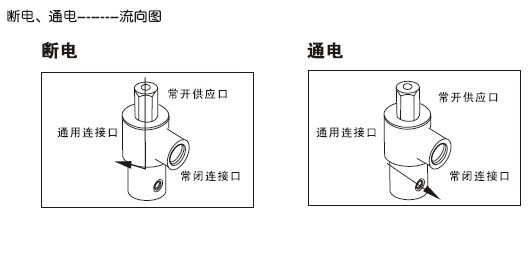

SLV3换向型系列;SLV4通用型系列　

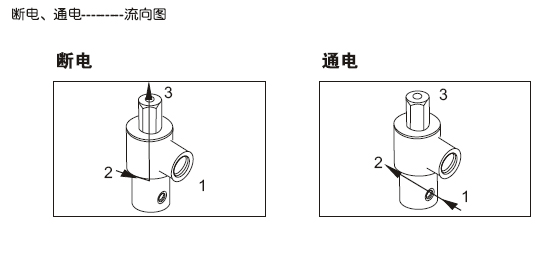

SLV5自动排气型系列

SLV1常闭型号规格

接管口径	流量通径 mm		CV值		压力差（Kgf/cm2)							好大流体温度	线圈配置	功率		线圈等级	订货型号以下表中电压为220VAC50/60HZ
					最小压力	最大工作压力								VA	W
						空气瓦斯		水、热水液体		轻油≤20CST				VA	W
	阀体	顶部	阀体	顶部		AC	DC	AC	DC	AC	DC			AC220V	DC24V		黄铜阀体	不锈钢阀体
1/8”	1.5	1.2	.07	0.05	0	8	5	8	5	8	5	80	D	22	13	F	SLV1DF02N1AV1	SLV1DF02N3AV1
	2.0	1.2	.14	0.05	0	6	5	6	5	6	5	80	D	22	13	F	SLV1DF02N1AV2	SLV1DF02N3AV2
	2.5	1.2	.21	0.05	0	5	4	5	4	5	4	80	D	22	13	F	SLV1DF02N1AV3	SLV1DF02N3AV3
	3.0	1.2	.23	0.05	0	4	3	4	3	4	3	80	D	22	13	F	SLV1DF02N1AV4	SLV1DF02N3AV4
1/4”	1.5	1.2	.07	0.05	0	8	5	8	5	8	5	80	D	22	13	F	SLV1DF02N1BV1	SLV1DF02N3BV1
	2.0	1.2	.14	0.05	0	6	5	6	5	6	5	80	D	22	13	F	SLV1DF02N1BV2	SLV1DF02N3BV2
	2.5	1.2	.21	0.05	0	5	4	5	5	5	4	80	D	22	13	F	SLV1DF02N1BV3	SLV1DF02N3BV3
	3.0	1.2	.23	0.05	0	4	3	4	3	4	3	80	D	22	13	F	SLV1DF02N1BV4	SLV1DF02N3BV4

SLV2常开型号规格

接管口径	流量通径 mm		CV值		压力差（Kgf/cm2)							最大流体温度	线圈配置	功率		线圈等级	订货型号以下表中电压为 220VAC 50/60HZ
					最小压力	最大工作压力								VA	W
						空气瓦斯		水、热水液体		轻油≤20CST				VA	W
	阀体	顶部	阀体	顶部		AC	DC	AC	DC	AC	DC			AC220V	DC24V		黄铜阀体	不锈钢阀体
1/8”	1.5	1.2	.07	0.05	0	8	5	8	5	8	5	80	D	22	13	F	SLV2DF02N1AV1	SLV2DF02N3AV1
	2.0	1.2	.14	0.05	0	6	5	6	5	6	5	80	D	22	13	F	SLV2DF02N1AV2	SLV2DF02N3AV2
	2.5	1.2	.21	0.05	0	5	4	5	4	5	4	80	D	22	13	F	SLV2DF02N1AV3	SLV2DF02N3AV3
	3.0	1.2	.23	0.05	0	4	3	4	3	4	3	80	D	22	13	F	SLV2DF02N1AV4	SLV2DF02N3AV4
1/4”	1.5	1.2	.07	0.05	0	8	5	8	5	8	5	80	D	22	13	F	SLV2DF02N1BV1	SLV2DF02N3BV1
	2.0	1.2	.14	0.05	0	6	5	6	5	6	5	80	D	22	13	F	SLV2DF02N1BV2	SLV2DF02N3BV2
	2.5	1.2	.21	0.05	0	5	4	5	5	5	4	80	D	22	13	F	SLV2DF02N1BV3	SLV2DF02N3BV3
	3.0	1.2	.23	0.05	0	4	3	4	3	4	3	80	D	22	13	F	SLV2DF02N1BV4	SLV2DF02N3BV4

SLV3常开型号规格

接管口径	流量通径 mm		CV值		压力差（Kgf/cm2)							最大流体温度	线圈配置	功率		线圈等级	订货型号以下表中电压为 220VAC50/60HZ
					最小压力	最大工作压力								VA	W
						空气瓦斯		水、热水液体		轻油≤20CST				VA	W
	阀体	顶部	阀体	顶部		AC	DC	AC	DC	AC	DC			AC220V	DC24V		黄铜阀体	不锈钢阀体
1/8”	1.5	1.2	.07	0.05	0	12	8	12	8	12	8	80	D	22	13	F	SLV3DF02N1AV1	SLV3DF02N3AV1
	2.0	1.2	.14	0.05	0	10	7	10	7	10	7	80	D	22	13	F	SLV3DF02N1AV2	SLV3DF02N3AV2
	2.5	1.2	.21	0.05	0	8	6	8	6	8	6	80	D	22	13	F	SLV3DF02N1AV3	SLV3DF02N3AV3
	3.0	1.2	.23	0.05	0	7	5	7	5	7	5	80	D	22	13	F	SLV3DF02N1AV4	SLV3DF02N3AV4
1/4”	1.5	1.2	.07	0.05	0	12	8	12	8	12	8	80	D	22	13	F	SLV3DF02N1BV1	SLV5DF02N3BV1
	2.0	1.2	.14	0.05	0	10	7	10	7	10	7	80	D	22	13	F	SLV3DF02N1BV2	SLV3DF02N3BV2
	2.5	1.2	.21	0.05	0	8	6	8	6	8	6	80	D	22	13	F	SLV3DF02N1BV3	SLV3DF02N3BV3
	3.0	1.2	.23	0.05	0	7	5	7	5	7	5	80	D	22	13	F	SLV3DF02N1BV4	SLV3DF02N3BV4

SLV4常开型号规格

接管口径	流量通径 mm		CV值		压力差（Kgf/cm2)							最大流体温度	线圈配置	功率		线圈等级	订货型号以下表中电压为220VAC50/60HZ
					最小压力	最大工作压力								VA	W
						空气瓦斯		水、热水液体		轻油≤20CST				VA	W
	阀体	顶部	阀体	顶部		AC	DC	AC	DC	AC	DC			AC220V	DC24V		黄铜阀体	不锈钢阀体
1/8”	1.5	1.2	.07	0.05	0	6	4	6	4	6	4	80	D	22	13	F	SLV4DF02N1AV1	SLV4DF02N3AV1
	2.0	1.2	.14	0.05	0	5	3.5	5	3.5	5	3.5	80	D	22	13	F	SLV4DF02N1AV2	SLV4DF02N3AV2
	2.5	1.2	.21	0.05	0	4	3	4	3	4	3	80	D	22	13	F	SLV4DF02N1AV3	SLV4DF02N3AV3
	3.0	1.2	.23	0.05	0	3.5	2.5	3.5	2.5	3.5	2.5	80	D	22	13	F	SLV4DF02N1AV4	SLV4DF02N3AV4
1/4”	1.5	1.2	.07	0.05	0	6	4	12	4	6	4	80	D	22	13	F	SLV4DF02N1BV1	SLV4DF02N3BV1
	2.0	1.2	.14	0.05	0	5	3.5	10	3.5	5	3.5	80	D	22	13	F	SLV4DF02N1BV2	SLV4DF02N3BV2
	2.5	1.2	.21	0.05	0	4	3	8	3	4	3	80	D	22	13	F	SLV4DF02N1BV3	SLV4DF02N3BV3
	3.0	1.2	.23	0.05	0	3.5	2.5	7	2.5	2.5	2.5	80	D	22	13	F	SLV4DF02N1BV4	SLV4DF02N3BV4

SLV5常开型号规格

接管口径	流量通径 mm		CV值		压力差（Kgf/cm2)							最大流体温度	线圈配置	功率		线圈等级	订货型号以下表中电压为 220VAC50/60HZ
					最小压力	最大工作压力								VA	W
						空气瓦斯		水、热水液体		轻油≤20CST				VA	W
	阀体	顶部	阀体	顶部		AC	DC	AC	DC	AC	DC			AC220V	DC24V		黄铜阀体	不锈钢阀体
1/8”	1.5	1.2	.07	0.05	0	8	5	8	5	8	5	80	D	22	13	F	SLV5DF02N1AV1	SLV5DF02N3AV1
	2.0	1.2	.14	0.05	0	6	5	6	5	6	5	80	D	22	13	F	SLV5DF02N1AV2	SLV5DF02N3AV2
	2.5	1.2	.21	0.05	0	5	4	5	4	5	4	80	D	22	13	F	SLV5DF02N1AV3	SLV5DF02N3AV3
	3.0	1.2	.23	0.05	0	4	3	4	3	4	3	80	D	22	13	F	SLV5DF02N1AV4	SLV5DF02N3AV4
1/4”	1.5	1.2	.07	0.05	0	8	5	8	5	8	5	80	D	22	13	F	SLV5DF02N1BV1	SLV5DF02N3BV1
	2.0	1.2	.14	0.05	0	6	5	6	5	6	5	80	D	22	13	F	SLV5DF02N1BV2	SLV5DF02N3BV2
	2.5	1.2	.21	0.05	0	5	4	5	5	5	4	80	D	22	13	F	SLV5DF02N1BV3	SLV5DF02N3BV3
	3.0	1.2	.23	0.05	0	4	3	4	3	4	3	80	D	22	13	F	SLV5DF02N1BV4	SLV5DF02N3BV4

电磁阀订货型号说明

序号	1	2	3	4	5	6	7	8	9	10
序号	电磁阀的种类	控制方式	线圈配置形式	线圈等级	电压	密封材料	阀体材料类型	连接	流量通径（mm）	其它选配
例如	SLV	1	D	F	02	N	1	A	V3

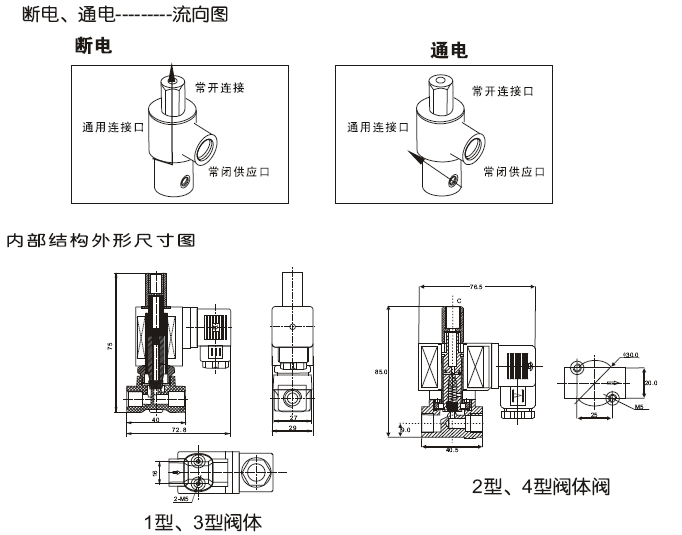

		代号：1：常闭 2：常开 3：换向型 4：通用型 5：常闭（自动排气）	代号： D=DIN标准接线盒塑封线圈（配阀体类型：铜1 不锈钢3 W：金属罩壳出线式（配阀体类型：铜1 不锈钢4） S：德国NASS 线圈（配阀体类型：铜1 不锈钢3	F= F级	02=220VAC 230VAC 50/60HZ 01=110VAC 120VAC 50/60HZ 05=24VAC 13=DC24V 12=DC12V 其它电压请咨询公司	V= VITON E= EPDM N=NBR	1=铜 3=不锈钢 “1和3配D型线圈） 2=铜 4=不锈钢 “2和4配W型线圈阀体类型祥见规格尺寸表	A=1/8” B=1/4”	V1=1.5×1.2 V2=2.0×1.2 V3=2.5×1.2 V4=3.0×1.2	N：螺纹连接美标NPT

SLV系列线圈参数表

线圈型式和编号	电压	功率					所配电磁阀SLV系列
		50HZ VA		60HZ VA		直流
		起动	保持	起动	保持	W
D04-3101	AC220V	55	22	55	18
W07-3101	AC220V	50	20	50	16
D04-3106 W07-3106	DC24V					13
D04-3106 W07-3107	DC24V					13
