当前位置  :  首页 >> 产品展示 - -SLT二位三通直动式电磁阀

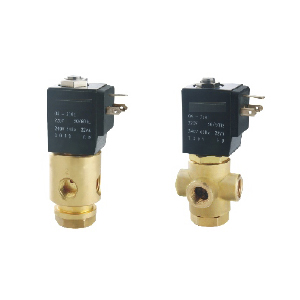

产品名称： SLT二位三通直动式电磁阀
产品型号：SLT
询问SLT二位三通直动式电磁阀价格
咨询电话：021-51097056 57470352
传真：021-57470352
点击看大图
 产品介绍
SLT二位三通直动式电磁阀系列

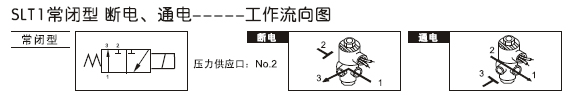

SLT1常闭型系列

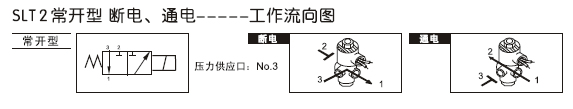

SLT2常开型系列

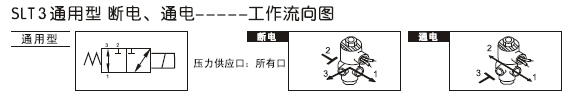

SLT3通用型系列

SLT精巧型二位三通电磁阀,是直动式结构,所有连接口都在管线上,线圈与管线保持隔绝位置;SLT系列二位三通电磁阀可广泛应用于对汽缸、阀门等执行器及设备的来进行自动化控制.



SLT1常闭型规格表

接管
口径 		流量
通径
mm		 CV值

压力差（Kgf/cm2)

 好大
流体
温度		 线圈
配置		 功率 线圈
等级

订货型号以下表中电压为

220VAC50/60HZ

最小
压力		 最大工作压力

VA

AC220V

W

DC24V

空气瓦斯
水、热水液体		 轻油≤20CST
AC DC AC DC 锻钢 不锈钢SS304
1/8” 1.5 0.07 0 13 11 13 11 80 D 22 13 F SLT1DF02N1AV1 SLT1DF02N4AV1
1.5 0.07 0 13 11 13 11 120 D 22 13 F SLT1DF02V1AV1 SLT1DF02V4AV1
2.0

0.14

 0 11 9 11 9 80 D 22 13 F SLT1DF02N1AV2 SLT1DF02N4AV2
2.0 0.14 0 11 9 11 9 120 D 22 13 F SLT1DF02V1AV2 SLT1DF02V4AV2
2.5 0.21 0 9 7 9 7 80 D 22 13 F SLT1DF02N1AV3 SLT1DF02N4AV3
2.5 0.21 0 9 7 9 7 120 D 22 13 F SLT1DF02V1AV3 SLT1DF02V4AV3
3.0 0.25 0 6 4 6 4 80 D 22 13 F SLT1DF02N1AV4 SLT1DF02N4AV4
3.0 0.25 0 6 4 6 4 120 D 22 13 F SLT1DF02V1AV4 SLT1DF02V4AV4
4.0 0.35 0 3.5 2 3.5 2 80 D 22 13 F SLT1DF02N1AV5 SLT1DF02N4AV5
4.0 0.35 0 3.5 2 3.5 2 120 D 22 13 F SLT1DF02V1AV5 SLT1DF02V4AV5
1/4” 1.5 0.07 0 13 11 13 11 80 D 22 13 F SLT1DF02N1BV1 SLT1DF02N4BV1
1.5 0.07 0 13 11 13 11 120 D 22 13 F SLT1DF02V1BV1 SLT1DF02V4BV1
2.0 0.14 0 11 9 11 9 80 D 22 13 F SLT1DF02N1BV2 SLT1DF02N4BV2
2.0 0.14 0 11 9 11 9 120 D 22 13 F SLT1DF02V1BV2 SLT1DF02V4BV2
2.5 0.21 0 9 7 9 7 80 D 22 13 F SLT1DF02N1BV3 SLT1DF02N4BV3
2.5 0.21 0 9 7 9 7 120 D 22 13 F SLT1DF02V1BV3 SLT1DF02V4BV3
3.0 0.25 0 6 4 6 4 80 D 22 13 F SLT1DF02N1BV4 SLT1DF02N4BV4
3.0 0.25 0 6 4 6 4 120 D 22 13 F SLT1DF02V1BV4 SLT1DF02V4BV4
4.0 0.35 0 3.5 2 3.5 2 80 D 22 13 F SLT1DF02N1BV5 SLT1DF02N4BV5
4.0 0.35 0 3.5 2 3.5 2 120 D 22 13 F SLT1DF02V1BV5 SLT1DF02V4BV5





SLT2常闭型规格表

接管
口径 		流量
通径
mm		 CV值

压力差（Kgf/cm2)

 最大
流体
温度		 线圈
配置		 功率 线圈
等级

订货型号以下表中电压为

220VAC 50/60HZ

最小
压力		 最大工作压力

VA

AC220V

W

DC24V

空气瓦斯水、热水液体 轻油≤20CST
AC DC AC DC 锻钢 不锈钢SS304
1/8” 1.5 0.07 0 13 11 13 11 80 D 22 13 F SLT2DF02N1AV1 SLT2DF02N4AV1
1.5 0.07 0 13 11 13 11 120 D 22 13 F SLT2DF02V1AV1 SLT2DF02V4AV1
2.0

0.14

 0 11 9 11 9 80 D 22 13 F SLT2DF02N1AV2 SLT2DF02N4AV2
2.0 0.14 0 11 9 11 9 120 D 22 13 F SLT2DF02V1AV2 SLT2DF02V4AV2
2.5 0.21 0 9 7 9 7 80 D 22 13 F SLT2DF02N1AV3 SLT2DF02N4AV3
2.5 0.21 0 9 7 9 7 120 D 22 13 F SLT2DF02V1AV3 SLT2DF02V4AV3
3.0 0.25 0 6 4 6 4 80 D 22 13 F SLT2DF02N1AV4 SLT2DF02N4AV4
3.0 0.25 0 6 4 6 4 120 D 22 13 F SLT2DF02V1AV4 SLT2DF02V4AV4
4.0 0.35 0 3.5 2 3.5 2 80 D 22 13 F SLT2DF02N1AV5 SLT2DF02N4AV5
4.0 0.35 0 3.5 2 3.5 2 120 D 22 13 F SLT2DF02V1AV5 SLT2DF02V4AV5
1/4” 1.5 0.07 0 13 11 13 11 80 D 22 13 F SLT2DF02N1BV1 SLT2DF02N4BV1
1.5 0.07 0 13 11 13 11 120 D 22 13 F SLT2DF02V1BV1 SLT2DF02V4BV1
2.0 0.14 0 11 9 11 9 80 D 22 13 F SLT2DF02N1BV2 SLT2DF02N4BV2
2.0 0.14 0 11 9 11 9 120 D 22 13 F SLT2DF02V1BV2 SLT2DF02V4BV2
2.5 0.21 0 9 7 9 7 80 D 22 13 F SLT2DF02N1BV3 SLT2DF02N4BV3
2.5 0.21 0 9 7 9 7 120 D 22 13 F SLT2DF02V1BV3 SLT2DF02V4BV3
3.0 0.25 0 6 4 6 4 80 D 22 13 F SLT2DF02N1BV4 SLT2DF02N4BV4
3.0 0.25 0 6 4 6 4 120 D 22 13 F SLT2DF02V1BV4 SLT2DF02V4BV4
4.0 0.35 0 3.5 2 3.5 2 80 D 22 13 F SLT2DF02N1BV5 SLT2DF02N4BV5
4.0 0.35 0 3.5 2 3.5 2 120 D 22 13 F SLT2DF02V1BV5 SLT2DF02V4BV5



SLT3常闭型规格表

接管
口径 		流量
通径
mm		 CV值

压力差（Kgf/cm2)

 最大
流体
温度		 线圈
配置		 功率 线圈
等级

订货型号以下表中电压为

220VAC50/60HZ

最小
压力		 最大工作压力

VA

AC220V

W

DC24V

空气瓦斯
水、热水液体		 轻油≤20CST
AC DC AC DC 锻钢 不锈钢SS304
1/8” 1.5 0.07 0 7 5 7 5 80 D 22 13 F SLT3DF02N1AV1 SLT3DF02N4AV1
1.5 0.07 0 7 5 7 5 120 D 22 13 F SLT3DF02V1AV1 SLT3DF02V4AV1
2.0

0.14

 0 5 4 5 4 80 D 22 13 F SLT3DF02N1AV2 SLT3DF02N4AV2
2.0 0.14 0 5 4 5 4 120 D 22 13 F SLT3DF02V1AV2 SLT3DF02V4AV2
2.5 0.21 0 4 3 4 3 80 D 22 13 F SLT3DF02N1AV3 SLT3DF02N4AV3
2.5 0.21 0 4 3 4 3 120 D 22 13 F SLT3DF02V1AV3 SLT3DF02V4AV3
3.0 0.25 0 2.5 2 2.5 2 80 D 22 13 F SLT3DF02N1AV4 SLT3DF02N4AV4
3.0 0.25 0 2.5 2 2.5 2 120 D 22 13 F SLT3DF02V1AV4 SLT3DF02V4AV4
4.0 0.35 0 1.7 0.8 1.7 0.8 80 D 22 13 F SLT3DF02N1AV5 SLT3DF02N4AV5
4.0 0.35 0 1.7 0.8 1.7 0.8 120 D 22 13 F SLT3DF02V1AV5 SLT3DF02V4AV5
1/4” 1.5 0.07 0 7 5 7 5 80 D 22 13 F SLT3DF02N1BV1 SLT3DF02N4BV1
1.5 0.07 0 7 5 7 5 120 D 22 13 F SLT3DF02V1BV1 SLT3DF02V4BV1
2.0 0.14 0 5 4 5 4 80 D 22 13 F SLT3DF02N1BV2 SLT3DF02N4BV2
2.0 0.14 0 5 4 5 4 120 D 22 13 F SLT3DF02V1BV2 SLT3DF02V4BV2
2.5 0.21 0 4 3 4 3 80 D 22 13 F SLT3DF02N1BV3 SLT3DF02N4BV3
2.5 0.21 0 4 3 4 3 120 D 22 13 F SLT3DF02V1BV3 SLT3DF02V4BV3
3.0 0.25 0 2.5 2 2.5 2 80 D 22 13 F SLT3DF02N1BV4 SLT3DF02N4BV4
3.0 0.25 0 2.5 2 2.5 2 120 D 22 13 F SLT3DF02V1BV4 SLT3DF02V4BV4
4.0 0.35 0 1.7 0.8 1.7 0.8 80 D 22 13 F SLT3DF02N1BV5 SLT3DF02N4BV5
4.0 0.35 0 1.7 0.8 1.7 0.8 120 D 22 13 F SLT3DF02V1BV5 SLT3DF02V4BV5



电磁阀订货型号说明

序号 1 2 3 4 5 6 7 8 9 10
电磁阀的种类 控制方式 线圈配置形式 线圈等级 电压 密封材料 阀体材料类型 连接 流量通径（mm） 其它选配
例如 SLT 1 D F 02 N 9 A V3




代号：1：常闭

2：常开

3：通用型



代号：





D=DIN标

准接线盒

塑封线圈



W：

金属罩壳出线式





N：引线式塑封
防水线圈

X：防爆线圈



F=

F级







02=220VAC

230VAC

50/60HZ

01=110VAC

05=24VAC

13=DC24V

12=DC12V

其它电压
请咨询公司



N：

NBR

丁腈橡胶

V=

VITON

氟橡胶



E=

EPDM

乙丙橡胶



1=锻铜体

4=圆体

SS304（常规）

9=圆铜体

3=圆体

SS316

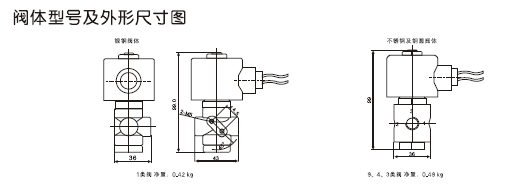

阀体类型
祥见规格尺寸表

A=1/8”

B=1/4”



V1=1.5



V2=2.0



V3=2.5



V4=3.0



V5=4.0













N：螺纹连接

美标NPT


上海科而阀门有限公司www.kerfm.cn 版权所有，转载请注明,
订货流程： 1、客户采购清单传真至021-57470352或来电咨询021-51097056或发邮箱888@kerfm.cn 2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）. 3、具体商定：交货期、特殊要求等事宜.
