GUQ气动真空球阀
GUQ型气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空（压力）系统管道路中的介质流。
【 主要零部件材料 】
|
阀体 |
阀杆 |
阀盖 |
密封件 |
|
不锈钢 |
不锈钢 |
不锈钢 |
PPL、氟橡胶、丁腈橡胶、四氟乙烯 |
【 原理 】
GUQ型气动高真空球阀采用气动执行器驱动阀杆转90o达到开关目的.
【 主要技术性能 】
|
阀门漏率 |
≤1.3×10-4Pa.L/S. |
|
适用温度 |
-30～+150℃
-30～+150℃（PPL密封） |
|
气源压力 |
0.4～0.6MPa |
|
适用范围 |
|
连接型式 |
使用压力范围（Pa） |
|
活套法兰（GB6070） |
0.6×106～1.3×10-4 |
|
焊接法兰（GB6070） |
1.6×106～1.3×10-4 |
|
快卸法兰（GB4982） |
0.1×106～1.3×10-4 |
|
螺纹连接 |
1.6×106～1.3×10-4 |
【 特点 】
1、结构紧凑，重量轻，外形简洁、美观；2、该GUQ型气动高真空球阀既能适用高真空，又能适用一定的正压力下使用；由于球阀全通导，又能达到超高真空要求，所以 也能适用于加速器真空系统。3、密封结构设计独特，改变了球阀不能满足高真空、超高真空的现状；4、开关扭矩小，配置气动执行器小，工作稳定、可靠；

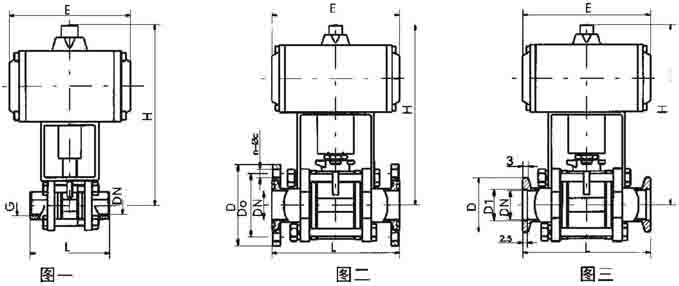

【 主要外形连接尺寸 】 单位：mm
◆ 快卸法兰连接 （ GB4982 ）（ 图三 ）
|
型号 |
DN |
D1 |
D |
H |
E |
L |
|
GUQ-10（KF） |
10 |
12.2 |
30 |
153 |
104 |
84 |
|
GUQ-16（KF） |
16 |
17.2 |
30 |
155 |
104 |
84 |
|
GUQ-25（KF） |
25 |
26.2 |
40 |
163 |
140 |
114 |
|
GUQ-32（KF） |
32 |
34.2 |
55 |
180 |
140 |
140 |
|
GUQ-40（KF） |
40 |
41.2 |
55 |
186 |
140 |
160 |
|
GUQ-50（KF） |
50 |
52.2 |
75 |
233 |
164 |
170 |
|
型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUQ-10（F） |
10 |
55 |
40 |
153 |
105 |
84 |
4-φ6.6 |
|
GUQ-16（F） |
16 |
60 |
45 |
155 |
130 |
84 |
4-φ6.6 |
|
GUQ-25（F） |
25 |
70 |
55 |
163 |
165 |
114 |
4-φ6.6 |
|
GUQ-32（F） |
32 |
90 |
70 |
180 |
165 |
140 |
4-φ9 |
|
GUQ-40（F） |
40 |
100 |
80 |
186 |
190 |
160 |
4-φ9 |
|
GUQ-50（F） |
50 |
110 |
90 |
233 |
190 |
170 |
4-φ9 |
|
GUQ-63（F） |
63 |
130 |
110 |
272 |
250 |
195 |
4-φ9 |
|
GUQ-80（F） |
80 |
145 |
125 |
351 |
250 |
203 |
8-φ9 |
|
GUQ-100（F） |
100 |
165 |
145 |
370 |
280 |
280 |
8-φ9 |
螺纹连接的外形及连接尺寸 （ 图一 ）
|
型号 |
DN |
G |
H |
E |
L |
|
GUQ-10（G） |
10 |
1/4" |
153 |
104 |
68 |
|
GUQ-16（G） |
16 |
1/2" |
155 |
104 |
72 |
|
GUQ-20（G） |
20 |
3/4" |
160 |
104 |
82 |
|
GUQ-25（G） |
25 |
1" |
163 |
140 |
90 |
|
GUQ-32（G） |
32 |
1-1/4" |
180 |
140 |
112 |
|
GUQ-40（G） |
40 |
1-1/2" |
186 |
140 |
120 |
|
GUQ-50（G） |
50 |
2" |
233 |
164 |
145 |
|
GUQ-63（G） |
63 |
2-1/2" |
272 |
164 |
185 |
|
GUQ-80（G） |
80 |
3" |
351 |
190 |
210 |
|
GUQ-100（G） |
100 |
4" |
370 |
190 |
268 |
