| 应用范围 |
| 加热装置、工业炉窑、高温吹灰、干燥设备、钢铁厂、热电厂、纺织印染、化工设备、暖通空调、印刷设备、制药机械、石油化工、电镀涂装、等控制系统。 |
| |
| 技术参数 |
| 公称通径 DN15-50 |
| 原理结构 分步直动式、先导式 |
| 阀体材质 WCB、SS304、321、302 |
| 密封材料 PTFE、紫铜 |
| 环境温度 -30℃～+60℃（防爆型-20℃～+50℃） |
| 流体温度 C7:-20~350℃, （特制C8:-20~400℃） |
| 适用流体 蒸汽、高温热水,导热油等高温介质 |
| 流体粘度 ≤22mm2/S（50mm2/S以下可特制） |
| 连接方式 内螺纹、法兰式 |
| 安装方式 水平安装，线圈向上（禁止垂直安装） |
| 防护等级 防爆型IP65、普通型IP54 |
| *防爆型环境温度:-20℃～+50℃,介质温度应在防爆允许范围内。 |
| *节能模块暂时没有防爆型 |
| 功能选项 |
| 代号 功能名称 功能说明 |
| E 防爆型 防爆等级：Ex dⅡBT4 |
| S 带手动操作 可手动打开或关闭本阀 |
| J 配节能模块 降低线圈温升和功耗，延长线圈寿命 |
| *国家级防爆监督站检验合格 |
| |
| 电气参数 |
| 常规电压 220V AC 50/60Hz24V DCDC：220V、110V、48V、12V |
| 特制电压 AC 50/60Hz：380V110V48V36V24V |
额定功率 AC:通径≤25mm,45VA; ≥32mm,70VA
DC:通径≤25mm,40W; ≥32mm,65W |
| 电压公差 ±10% |
电气连接 普通型：标准接线盒;
防爆型：M20ｘ1.5内螺纹,内置接线盒（可定制G1/2或NPT螺纹） |
| ＊选用以上特制电压时工作压力可能变化，请务必先向我司咨询。 |
| |
| 规格参数 |
|
常闭型
2/2NC |
 |
|
型号规格 |
通径[mm] |
Kv值 |
最小压差[bar] |
最大工作压力[bar] |
功率[VA/W] |
特制常闭型工作压力范围[bar] |
|
直动型 |
先导型 |
|
LD7615 |
15 |
2.8 |
0 |
1 |
16 |
45 |
1~25 |
|
LD7620 |
20 |
5.4 |
0 |
1 |
16 |
45 |
1~25 |
|
LD7625 |
25 |
8.5 |
0 |
1 |
16 |
45 |
1~25 |
|
LD7632 |
32 |
14 |
0 |
1 |
16 |
70 |
1~25 |
|
LD7640 |
40 |
18 |
0 |
1 |
16 |
70 |
1~25 |
|
LD7650 |
50 |
28 |
0 |
1 |
16 |
70 |
1~25 |
|
LD7665F |
65 |
42 |
|
1 |
16 |
45 |
1~25 |
|
LD7680F |
80 |
65 |
|
1 |
16 |
45 |
1~25 |
|
LD7100F |
100 |
100 |
|
1 |
16 |
45 |
1~25 |
|
LD76150F |
150 |
250 |
|
1.5 |
16 |
45 |
1.5~25 |
|
LD7200F |
200 |
420 |
|
2 |
16 |
45 |
2~25 |
|
LD76250F |
250 |
660 |
|
2 |
16 |
45 |
2~25 |
|
优化建议：
①如果具备流体压差条件，我们推荐选用先导式，这样对产品性能和寿命都有好处；
②在设设计控制方案时尽量选择常闭型，本阀适应连续工作，若必须常开型时请向我们咨询。 | |
 |
|
|

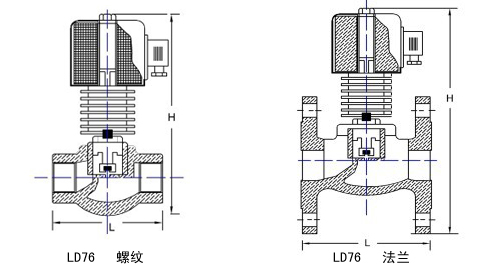

外形尺寸［mm］
|
型号规格 |
内螺纹 |
法兰式 |
|
接口 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
|
G |
L |
H1 |
H2 |
L* |
L |
H |
D |
D1 |
n-d |
|
LD7615 |
1/2 |
80 |
26 |
195 |
90 |
90 |
205 |
95 |
65 |
4-Φ12 |
|
LD7620 |
3/4 |
82 |
31 |
198 |
93 |
115 |
205 |
105 |
75 |
4-Φ14 |
|
LD7625 |
1 |
105 |
35 |
205 |
110 |
125 |
208 |
115 |
85 |
4-Φ14 |
|
LD7632 |
1 1/4 |
105 |
45 |
208 |
120 |
140 |
218 |
135 |
100 |
4-Φ18 |
|
LD7640 |
1 1/2 |
120 |
55 |
226 |
140 |
165 |
225 |
145 |
110 |
4-Φ18 |
|
LD7650 |
2 |
140 |
56 |
236 |
162 |
190 |
235 |
160 |
125 |
4-Φ18 |
|
LD7665F |
65 |
|
|
|
|
250 |
310 |
185 |
145 |
4-Φ18 |
|
LD7680F |
80 |
|
|
|
|
270 |
325 |
200 |
160 |
8-Φ18 |
|
LD7100F |
100 |
|
|
|
|
320 |
420 |
220 |
180 |
8-Φ18 |
|
LD76150F |
150 |
|
|
|
|
400 |
490 |
285 |
240 |
8-Φ18 |
|
LD7200F |
200 |
|
|
|
|
|
|
|
|
|
|
LD76250F |
250 |
|
|
|
|
|
|
|
|
| |
