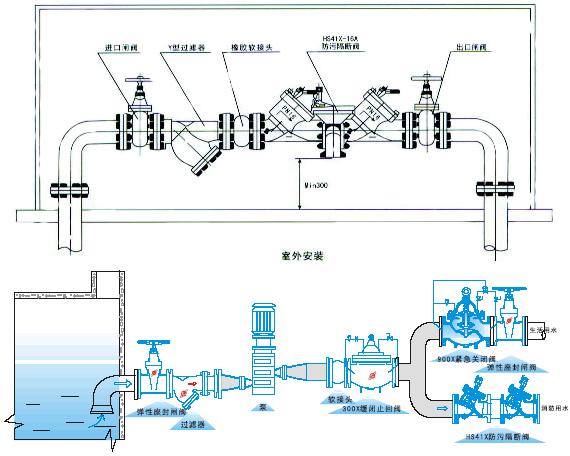

HS41X防污隔断阀的安装使用说明
HS41X防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。
| 序号 | 零部件名称 | 材质 |
| 1 | 阀体 | 铸铁、球墨铸铁、铸钢 |
| 2 | 阀盖 | 铸铁、球墨铸铁、铸钢 |
| 3 | 阀盘 | 球墨铸铁 |
| 4 | 弹簧 | 不锈钢、铬钒钢 |
| 5 | 防污阀 | 黄铜 |
| 公称压力 | 公称通径 | 适用介质 | 适用温度 | 法兰标准 | 试验标准 |
| 1.0～2.5MPa | 50～600mm | 水 | 0～80℃ | GB/T 17241.6 GB/T 9113 | GB/T 13927 API598 |

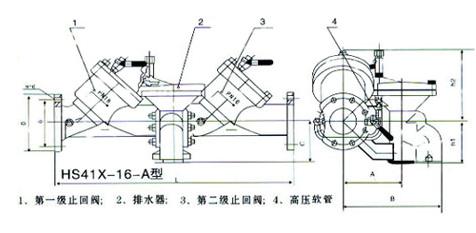

HS41X防污隔断阀主要外形连接尺寸 ： 单位：mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 458 | 482 | 551 | 653 | 735 | 793 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
| H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
HS41X防污隔断阀订货须知:1:产品型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度难关8电源电压和控制信号 9是否带附件 10使用介质成分
