 ZMAW.ZSCW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。
注:此表为各种材料的极限使用温度,在实际选用中应根据其产品的介质温度范围,确定材料的最低,最高使用温度,其最低使用温度不得低于介质温度范围下限,最高使用温度不得高于介质温度范围的上限。
气动调节蝶阀调节机构主要技术参数
|
 公称通径 mm  |
 50  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
 350  |
 400  |
 450  |
 500  |
 600  |
 700  |
 800  |
 900  |
 1000  |
|
 额定流量系数Kv  |
 85  |
 220  |
 340  |
 530  |
 770  |
 1360  |
 2130  |
 3060  |
 4160  |
 5450  |
 6900  |
 8500  |
 12200  |
 16600  |
 21700  |
 27540  |
 34000  |
|
 公称压力 MPa  |
 0.6  |
|
 额定转角 °  |
 70  |
|
 信号压力 KPa  |
 20~100  |
|
 流量特性  |
 近似等百分比  |
|
 介质温度 ℃  |
 -20~200(常温) ; -40~450(中温) ; -40~600(高温)  |
|
 接管法兰  |
 按JB78-59对夹式法兰连接  |
|
 信号连接螺孔  |
 M16×1.5  |
|
 配用执行机构  |
 薄膜式  |
 ZMA-2  |
 ZMA-3  |
 ZMA-4  |
 ZMA-5  |
 |
|
 活塞式  |

 |
 ZSC-45  |
|
 阀体材质  |
 ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti  |
|
 可配附件  |
 手轮、定位器、空气过滤减压器等。  |   活塞式执行机构主要技术参数
|
 型 号  |
 活塞直径 mm  |
 有效面积 cm2  |
 最大行程 mm  |
 最大操作压力 KPa  |
 最大输出力 N  |
|
 ZSC-45  |
 250  |
 484  |
 60  |
 500  |
 21800  |    性能指标
|
 执 行 机 构  |
 薄膜式执行机构  |
 活塞式执行机构  |
|
 类 别  |
 不带定位器  |
 带定位器  |
 带定位器  |
|
 弹簧范围 KPa  |
|
 20~100 40~200  |
 20~60 60~100  |
|
 项 目  |
 基 本 误 差%  |
 ±8  |
 -  |
 ±2.0  |
 ±2.0  |
|
 回 差%  |
 6  |
 -  |
 2.0  |
 2.0  |
|
 死 区%  |
 5  |
 -  |
 0.8  |
 0.8  |
|
 始终点偏差%  |
 气 开  |
 始点  |
 ±4.0  |
 ±4.0  |
 ±2.0  |
 ±  |
|
 终点  |
 ±8  |
 ±8  |
|
 气 关  |
 始点  |
 ±8  |
 ±8  |
|
 终点  |
 ±4.0  |
 ±4.0  |
|
 额定转角偏差%  |
 ±2.5  |
|
 允许泄漏量1/h  |
 2×10-2×阀的额定容量  |    允许压差 MPa
|
 配用执行机构型号  |
 ZMA-2  |
 ZMA-3  |
 ZMA-4  |
 ZMA-5  |
 ZSC-45  |
|
 0°  |
 70°  |
 0°  |
 70°  |
 0°  |
 70°  |
 0°  |
 70°  |
 0°  |
 70°  |
|
 公称通径mm  |
 50  |
 0.6  |
 0.097 (0.22)   |

 |

 |

 |

 |

 |

 |

 |

 |
|
 80  |
 0.6  |
 0.038 (0.086)   |

 |

 |

 |

 |

 |

 |

 |

 |
|
 100  |
 0.556 (0.6)   |
 0.0196 (0.0445)   |

 |

 |

 |

 |

 |

 |

 |

 |
|
 125  |

 |

 |
 0.6  |
 0.0250 (0.0542)  |

 |

 |

 |

 |

 |

 |
|
 150  |

 |

 |
 0.444 (0.6)   |
 0.0150 (0.0314)   |

 |

 |

 |

 |

 |

 |
|
 200  |

 |

 |
 0.185 (0.407)   |
 0.00587 (0.0129)   |

 |

 |

 |

 |

 |

 |
|
 250  |

 |

 |

 |

 |
 0.331 (0.6)   |
 0.00845 (0.0175)   |

 |

 |

 |

 |
|
 300  |

 |

 |

 |

 |
 0.181 (0.385)   |
 0.00461 (0.00983)   |

 |

 |

 |

 |
|
 350  |

 |

 |

 |

 |
 0.133 (0.284)   |
 0.00292 (0.00622)  |

 |

 |

 |

 |
|
 400  |

 |

 |

 |

 |

 |

 |
 0.216 (0.45)   |
 0.00485 (0.0101)   |

 |

 |
|
 450  |

 |

 |

 |

 |

 |

 |
 0.171 (0.356)   |
 0.00341 (0.00741)  |

 |

 |
|
 500  |

 |

 |

 |

 |

 |

 |
 0.139 (0.289)   |
 0.0025 (0.0052)   |

 |

 |
|
 600  |

 |

 |

 |

 |

 |

 |

 |

 |
 0.6  |
 0.019  |
|
 700  |

 |

 |

 |

 |

 |

 |

 |

 |
 0.6  |
 0.0119  |
|
 800  |

 |

 |

 |

 |

 |

 |

 |

 |
 0.442  |
 0.00795  |
|
 900  |

 |

 |

 |

 |

 |

 |

 |

 |
 0.339  |
 0.00599  |
|
 1000  |

 |

 |

 |

 |

 |

 |

 |

 |
 0.236  |
 0.00403  |
注:括号内数值为带定位器的允许压差。

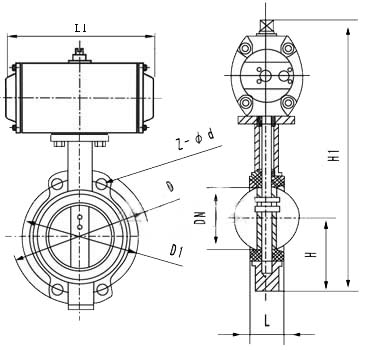

                         ZSRW、ZSCW气动活塞调节蝶阀                           ZSRW、ZSCW气动活塞调节蝶阀结构图

|
 公称通径DN  |
 结构长度 (标准值)  |
 连接尺寸  |
|
 L  |
 H  |
 H1  |
 PN0.6MPa  |
 PN1.0MPa  |
|
 毫米  |
 英寸  |
 法兰式  |
 对夹式  |
 D  |
 D1  |
 Z-d  |
 D  |
 D2  |
 Z-d  |
|
 50  |
 2  |
 108  |
 43  |
 100  |
 400  |
 140  |
 110  |
 4--14  |
 165  |
 125  |
 4--18  |
|
 65  |
 21/2  |
 112  |
 46  |
 115  |
 420  |
 160  |
 130  |
 4--14  |
 185  |
 145  |
 4--18  |
|
 80  |
 3  |
 114  |
 49  |
 120  |
 138  |
 190  |
 150  |
 4--18  |
 200  |
 160  |
 8-18  |
|
 100  |
 4  |
 127  |
 56  |
 130  |
 524  |
 210  |
 170  |
 4--18  |
 220  |
 180  |
 8-18  |
|
 125  |
 5  |
 140  |
 64  |
 150  |
 570  |
 240  |
 200  |
 8-18  |
 250  |
 210  |
 8-18  |
|
 150  |
 6  |
 140  |
 70  |
 170  |
 743  |
 265  |
 225  |
 8-18  |
 285  |
 240  |
 8-22  |
|
 200  |
 8  |
 152  |
 76  |
 200  |
 767  |
 320  |
 280  |
 8-18  |
 340  |
 295  |
 8-22  |
|
 250  |
 10  |
 165  |
 76  |
 235  |
 790  |
 375  |
 335  |
 12-18  |
 395  |
 350  |
 12-22  |
|
 300  |
 12  |
 178  |
 83  |
 300  |
 890  |
 440  |
 395  |
 12-22  |
 445  |
 400  |
 12-22  |
|
 350  |
 14  |
 190  |
 92  |
 325  |
 954  |
 490  |
 445  |
 16-22  |
 505  |
 460  |
 16-22  |
|
 400  |
 16  |
 216  |
 102  |
 355  |
 1070  |
 540  |
 495  |
 16-22  |
 565  |
 515  |
 16-26  |
|
 450  |
 18  |
 222  |
114 |
 390  |
 1140  |
 595  |
 550  |
 20-22  |
 615  |
 565  |
 20-26  |
|
 500  |
 20  |
 229  |
127 |
 420  |
 1200  |
 645  |
 600  |
 20-26  |
 670  |
 620  |
 20-26  |
|
 600  |
 24  |
 267  |
154 |
 490  |
 1380  |
 755  |
 705  |
 24--26  |
 780  |
 725  |
 20-30  |
|
 700  |
 28  |
 292  |
165 |
 550  |
 1580  |
 860  |
 810  |
 24--30  |
 895  |
 840  |
 24--30  |
|
 800  |
 32  |
 318  |
190 |
 640  |
 1760  |
 975  |
 920  |
 24--30  |
 1015  |
 950  |
 24--33  |
|
 900  |
 36  |
 330  |
203 |
 710  |
 |
 1075  |
 1020  |
 24--30  |
 1115  |
 1050  |
 28-33  |
|
 1000  |
 40  |
 410  |
216 |
 770  |
  |
 1175  |
 1120  |
 28--30  |
 1230  |
 1160  |
 28-36  |
|
 1200  |
 48  |
 470  |
254 |
 890  |
  |
 1405  |
 1340  |
 32-33  |
 1450  |
 1380  |
 32-39  |
 主要零件材料及推荐使用温度范围

|
 零件名称  |
 材 料  |
 温度范围℃  |
|
 阀体 阀板  |
 ZG230-450  |
 -40-450  |
|
 ZG1Cr18Ni9Ti  |
 -250-550  |
|
 ZG0Cr18Ni12Mo2Ti  |
 |
 注:此表为各种材料的极限使用温度,在实际选用中应根据其产品的介质温度范围,确定材料的最低,最高使用温度,其最低使用温度不得低于介质温度范围下限,最高使用温度不得高于介质温度范围的上限。
