ZMAW气动薄膜调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm，泄漏量等级有Ⅱ级和Ⅵ级，流量特性为近似等百分比。气动切换成手动时，使用侧装手轮机构方法：拔出定位销，向上扳动手柄、蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，由相扳动手柄即可。
结构特点
阀 体：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 板：碳钢、1Cr18Ni9Ti
长 轴：1Cr18Ni9Ti
阀 座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司钛合金
填 料：聚四氟乙烯、柔性石墨
阀 盖：碳钢
气动调节蝶阀调节机构主要技术参数
|
公称通径 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
额定流量系数Kv |
85 |
220 |
340 |
530 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27540 |
34000 |
|
公称压力 MPa |
0.6 |
|
额定转角 ° |
70 |
|
信号压力 KPa |
20～100 |
|
流量特性 |
近似等百分比 |
|
介质温度 ℃ |
-20～200(常温) ； -40～450(中温) ； -40～600(高温) |
|
接管法兰 |
按JB78-59对夹式法兰连接 |
|
信号连接螺孔 |
M16×1.5 |
|
配用执行机构 |
薄膜式 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
|
活塞式 |
|
ZSC-45 |
|
阀体材质 |
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti |
|
可配附件 |
手轮、定位器、空气过滤减压器等。 |
薄膜式执行机构主要技术参数
|
型 号 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
有效面积 cm2 |
280 |
400 |
630 |
1000 |
|
行 程 mm |
16 |
25 |
40 |
60 |
|
弹簧范围 KPa |
20～100 ； 40～200 ； 20～60 ； 60～100 |
性能指标
|
执 行 机 构 |
薄膜式执行机构 |
活塞式执行机构 |
|
类 别 |
不带定位器 |
带定位器 |
带定位器 |
|
弹簧范围 KPa |
|
20～100 40～200 |
20～60 60～100 |
|
项 目 |
基 本 误 差% |
±8 |
- |
±2.0 |
±2.0 |
|
回 差% |
6 |
- |
2.0 |
2.0 |
|
死 区% |
5 |
- |
0.8 |
0.8 |
|
始终点偏差% |
气 开 |
始点 |
±4.0 |
±4.0 |
±2.0 |
± |
|
终点 |
±8 |
±8 |
|
气 关 |
始点 |
±8 |
±8 |
|
终点 |
±4.0 |
±4.0 |
|
额定转角偏差% |
±2.5 |
|
允许泄漏量1/h |
2×10-2×阀的额定容量 |
允许压差 MPa
|
配用执行机构型号 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
ZSC-45 |
|
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
|
公称通径mm |
50 |
0.6 |
0.097
(0.22) |
|
|
|
|
|
|
|
|
|
80 |
0.6 |
0.038
(0.086) |
|
|
|
|
|
|
|
|
|
100 |
0.556
(0.6) |
0.0196
(0.0445) |
|
|
|
|
|
|
|
|
|
125 |
|
|
0.6 |
0.0250
(0.0542) |
|
|
|
|
|
|
|
150 |
|
|
0.444
(0.6) |
0.0150
(0.0314) |
|
|
|
|
|
|
|
200 |
|
|
0.185
(0.407) |
0.00587
(0.0129) |
|
|
|
|
|
|
|
250 |
|
|
|
|
0.331
(0.6) |
0.00845
(0.0175) |
|
|
|
|
|
300 |
|
|
|
|
0.181
(0.385) |
0.00461
(0.00983) |
|
|
|
|
|
350 |
|
|
|
|
0.133
(0.284) |
0.00292
(0.00622) |
|
|
|
|
|
400 |
|
|
|
|
|
|
0.216
(0.45) |
0.00485
(0.0101) |
|
|
|
450 |
|
|
|
|
|
|
0.171
(0.356) |
0.00341
(0.00741) |
|
|
|
500 |
|
|
|
|
|
|
0.139
(0.289) |
0.0025
(0.0052) |
|
|
|
600 |
|
|
|
|
|
|
|
|
0.6 |
0.019 |
|
700 |
|
|
|
|
|
|
|
|
0.6 |
0.0119 |
|
800 |
|
|
|
|
|
|
|
|
0.442 |
0.00795 |
|
900 |
|
|
|
|
|
|
|
|
0.339 |
0.00599 |
|
1000 |
|
|
|
|
|
|
|
|
0.236 |

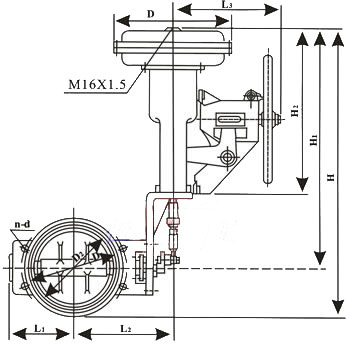

0.00403 | 产品尺寸
