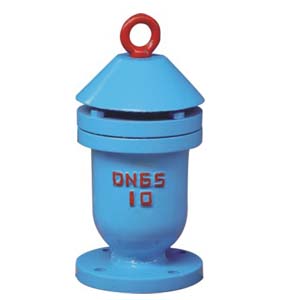

KP-10型快速排气阀
作用原理：
管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气确保管路安全。
KP-10型快速排气阀
主要用途:
KP-10型快速排气阀
适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
KP-10型快速排气阀
主要特点:
1、能够排除管道中的气体，减少阻力节约能源。
2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢，使用寿命长，安全可靠。
KP-10型快速排气阀
技术参数:
1.介质：清水
2.温度：常温
3.阀体：灰铸铁HT200
4.浮球与塞头：不锈钢
5.密封材料：丁晴橡胶
6.阀体试验打压：1.5mpa
7.浮球、密封试验打压：0.05-1.1MPA不漏水
KP-10型快速排气阀

法兰连接尺寸
|
公称通径 |
D |
D1 |
D2 |
D3 |
H |
Z-φd |
|
DMmm |
|
25 |
115 |
85 |
65 |
140 |
285 |
4-14 |
|
50 |
160 |
125 |
102 |
160 |
340 |
4-14 |
|
80 |
195 |
160 |
135 |
205 |
490 |
4-18 |
|
100 |
215 |
180 |
158 |
240 |
545 |
8-18 |
|
150 |
280 |
240 |
212 |
300 |
615 |
8-23 |
|
200 |
335 |
295 |
268 |
380 |
730 |
8-23 |
KP-10型快速排气阀
每小时排气量表
|
规格 |
25 |
50 |
80 |
100 |
150 |
200 |
|
立方米/小, 时 |
2-88 |
85-352 |
19-795 |
27-1145 |
41-1709 |
76-3179 |
