H74H对夹式薄形止回阀 概述：
本厂生产的H74Ⅰ型、Ⅱ型对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所好为适用。 | |
| |
◆ 主要技术参数：
|
工作压力 |
1.6MPa 、2.5MPa、 150Lb、300Lb |
|
工作温度 |
t≤400℃ |
|
适用介质 |
油、水、酸碱等液体 | |
| |
|
|

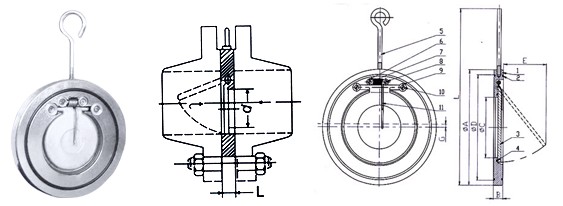

◆主要外形尺寸：
| NO |
部件名称 |
数量 |
材质 |
| 1 |
阀体 |
1 |
WCB、304、316、316L |
| 2 |
"O"型密封圈 |
2 |
丁腈橡胶、氟橡胶 |
| 3 |
阀板 |
1 |
304、316、316L |
| 4 |
"O"型密封圈 |
1 |
丁腈橡胶、氟橡胶 |
| 5 |
吊钩 |
1 |
304 |
| 6 |
小压盖 |
2 |
304、316、316L |
| 7 |
弹簧轴 |
1 |
304、316、316L |
| 8 |
开槽半沉头螺钉 |
2 |
304、316、316L |
| 9 |
大压盖 |
2 |
304、316、316L |
| 10 |
开槽半沉头螺钉 |
2 |
304、316、316L |
| 11 |
弹簧 |
1 |
304、316、316L | |
公称
通径 |
PN10.PN16 |
PN25 |
PN40 |
| A |
B |
C |
D |
E |
L |
G |
A |
B |
C |
D |
E |
L |
G |
A |
B |
C |
D |
E |
L |
G |
| 40 |
94 |
16 |
22 |
81.4 |
25 |
195 |
0 |
等同 PN10 |
等同 PN10 |
| 50 |
109 |
16 |
32 |
94 |
33.6 |
208 |
1 |
| 65 |
129 |
17 |
40 |
111 |
46 |
230 |
2 |
| 80 |
144 |
17 |
54 |
123 |
56.5 |
245 |
3 |
| 100 |
164 |
18 |
70 |
147 |
71.4 |
265 |
3 |
168 |
18 |
70 |
149 |
71.4 |
269 |
3 |
等同 PN25 |
| 125 |
195 |
18 |
92 |
171 |
87.3 |
297 |
5 |
194 |
18 |
92 |
171 |
87.3 |
296 |
5 |
| 150 |
220 |
20 |
112 |
200 |
106.6 |
321 |
5 |
224 |
20 |
112 |
202 |
106.6 |
325 |
5 |
| 200 |
275 |
22 |
154 |
256 |
148.2 |
376 |
5 |
284 |
22 |
154 |
265 |
148.2 |
385 |
5 |
291 |
22 |
154 |
268 |
148.2 |
392 |
5 |
| 250 |
331 |
26 |
192 |
302 |
185.2 |
436 |
6 |
342 |
26 |
192 |
307 |
185.2 |
447 |
6 |
353 |
26 |
192 |
312 |
185.2 |
458 |
6 |
| 300 |
380 |
32 |
227 |
352 |
216.3 |
484 |
10 |
401 |
32 |
227 |
360 |
216.3 |
499 |
10 |
418 |
32 |
227 |
368 |
216.3 |
516 |
10 |
| 350 |
446 |
38 |
266 |
408 |
254 |
548 |
12 |
458 |
38 |
266 |
412 |
254 |
560 |
12 |
475 |
38 |
266 |
422 |
254 |
577 |
12 |
| 400 |
498 |
44 |
310 |
460 |
294.4 |
603 |
14 |
515 |
44 |
310 |
463 |
294.4 |
620 |
14 |
547 |
44 |
310 |
484 |
294.4 |
652 |
14 | |
