H71W对夹升降止回阀针对国内传统使用的H41型法兰连接升降式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回阀系列，H71对夹式升降式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。
应用范围：
对夹升降式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
结构特点：
1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3. 阀瓣关闭快速，水锤压力小；
4. 水平管道或垂直管道均可使用，安装方便；
5. 对夹升降式止回阀流道通畅、流体阻力小；
6. 动作灵敏、密封性能好；
7. 阀瓣行程短、关阀冲击力小；
8. 整体结构、简单紧凑、造型美观；
9. 使用寿命长、可靠性高。
标准规范：
设计制造标准：JB/T 8937
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
|
◆ 主要技术参数：
| 型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
| 壳体 |
密封 |
| H71W-16P |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸体、油品等 |
| H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
| H71W-25H |
≤300 |
| H71W-25P |
≤200 |
硝酸等腐蚀性介质 |
| H71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸体、油品等 |
| H71W-40P |
≤200 |
硝酸等腐蚀性介质 | |
| 规格型号 |
阀体 |
阀瓣 |
弹簧 |
| RH71W-25H、RH71W-40H |
2Cr13 |
1Cr13 |
1Cr18 Ni9Ti |
| RH71W-16P、RH71W-25P |
ZG1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti | |
|

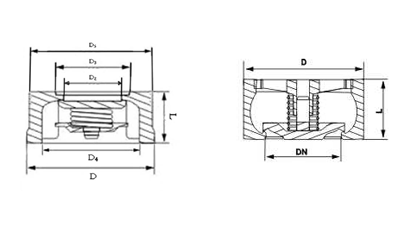

公称压力
MPa |
公称通径
DN |
尺寸（mm） |
| L |
D1 |
D2 |
D3 |
D4 |
D5 |
PN1.0MPa
PN1.6MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
| 20 |
19 |
62 |
19 |
30 |
40 |
50 |
| 25 |
22 |
72 |
24 |
35 |
47 |
58 |
| 32 |
28 |
83 |
31 |
46 |
56 |
68 |
| 40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
| 50 |
40 |
108 |
48 |
65 |
78 |
90 |
| 65 |
46 |
128 |
62 |
80 |
95 |
110 |
| 80 |
50 |
142 |
76 |
96 |
110 |
128 |
| 100 |
60 |
162 |
95 |
115 |
132 |
150 |
| 125 |
90 |
192 |
110 |
125 |
135 |
- | |
