j45F46衬氟截止阀/直流式衬氟截止阀
截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
基本结构
1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
设计规范
遵循GB/T 12233，GB/T12235，ANSI B 16.34标准
驱动方式
手动、蜗轮转动、气动(常开或常闭)、电动
聚全氟乙烯 FEP (F46)
适用介质：
任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。
使用温度：
-85~150
特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性
高，有极好的耐候性和辐射性。
聚三氟乙烯 PCTEF (F3)
适用介质：
各种有机溶剂，无机腐蚀液(氧化性酸类)
使用温度：-195~120
特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些
聚丙烯： RPP
适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。
使用温度：-14~80
特点：好轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。
聚氯乙烯: 硬质)PVC
适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。
使用温度：0-55
特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接
及粘合，价格较低。
聚四氯乙烯 PTFE(F4)
使用介质：强酸，强碱，强氧化剂等。
使用温度：-200~180
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚偏氯乙烯 PVDF(F2)
使用介质：耐大多数化学药品和溶剂，
使用温度：-70~100
特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，好大特 点是韧性好，易成型。
聚烯烃：PO
适用介质： 各种浓度的酸碱盐及某些有机溶剂。
使用温度：-58~80
特点：是目前世界好理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB
一、性能规范
|
型号 |
公称压力PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体试验 |
密封试验 |
|
J45J/F46-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外） |
≤80
≤150 |
|
J45J/F46-10 |
1.0 |
1.5 |
1.1 |
二、主要零部件材料表
|
零件名称 |
阀体、阀瓣 |
阀盖 |
阀杆、阀瓣 |
手轮廓 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200衬氟塑料、衬橡胶 |
35衬氟塑料衬橡胶 |
HT200 |

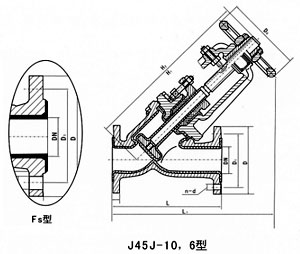

三、主要连接尺寸及重量
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
质量（kg） |
|
L |
D |
D1 |
D |
H1 |
b |
Do |
n-d |
|
|
5 |
160 |
100 |
75 |
60 |
205 |
16 |
120 |
4-11 |
4.5 |
|
|
32 |
200 |
120 |
90 |
70 |
- |
16 |
160 |
4-13.5 |
13 |
|
|
|
|
130 |
100 |
80 |
250 |
16 |
160 |
4-13.5 |
14 |
|
|
50 |
230 |
140 |
110 |
90 |
290 |
16 |
160 |
4-13.5 |
16.5 |
|
|
65 |
290 |
160 |
130 |
100 |
310 |
16 |
180 |
4-13.5 |
|
|
|
80 |
310 |
190 |
150 |
125 |
358 |
18 |
200 |
4-17.5 |
36 |
|
|
|
|
210 |
170 |
145 |
428 |
18 |
200 |
4-17.5 |
50 |
|
|
125 |
400 |
240 |
200 |
175 |
510 |
20 |
280 |
8-17.5 |
68 |
|
|
150 |
480 |
265 |
225 |
200 |
550 |
20 |
280 |
8-17.5 |
90 |
|
|
200 |
600 |
30 |
280 |
255 |
635 |
22 |
400 |
8-17.5 |
146 |
|
|
250 |
730 |
375 |
335 |
312 |
|
24 |
|
12-.17.5 |
|
