产品名称：	日标截止阀
产品型号：	J41H

咨询电话：021-51097056 57470352
传真：021-57470352
点击看大图

产品介绍

截止阀
　　MED截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，也叫截门，是使用好广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通。
　　
　　MED截止阀主要参数：
　　阀门型号：J41H/Y/F，J45W/H/Y，J641，J941，J61
　　主体材质：WCB，A105，LCB，WC5，WC6，WC9，C5，WCC，GS-C25，1.1156，1.4301，1.4401，CF8，CF8M，CF3，CF3M
　　尺寸范围：DN15-DN350；1/2"-14"
　　压力范围：1.0-10.0Mpa，150-1500lb
　　可选驱动方式：手动，齿轮，气动，电动；
　　
　　德标截止阀设计标准：
　　设计和制造标准按照：DIN3356；
　　结构长度按照：DIN3202；
　　连接端尺寸按照：DIN2543-2546或可选
　　检验和测试按照：DIN3230
　　
　　MED截止阀系列产品（截止阀关键字）：
　　J41H法兰截止阀，J941电动截止阀，J641气动截止阀，J541伞齿轮驱动截止阀，铸钢截止阀，不锈钢截止阀，铬钼钢截止阀，低温钢截止阀，高温高压电站截止阀，锻钢截止阀，高压自密封截止阀，压力自紧式截止阀，对焊截止阀，磅级截止阀，国标截止阀，美标截止阀，德标截止阀，日标截止阀，直通式截止阀，直流式截止阀，角式截止阀，Y型截止阀，节流阀。
J41H日标截止阀

产品详细:

J41H-10K日标截止阀:

产品说明：

截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
1、截止阀的主要优点
(1)与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
(2)密封面不易磨损、擦伤，密封性较好，寿命较长。
(3)启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

· 性能规范

阀体材料	SCPH2-11	SCPH-32	SCSl3A	SCS19A	SCS14A	SCS16A	SCPL1
适用温度	≤425℃	≤540℃	≤275℃	≤200℃	≤275℃	≤200℃	-45.150℃
适用介质	水、蒸气、油品		硝酸类		醋酸类		氨气、液氨

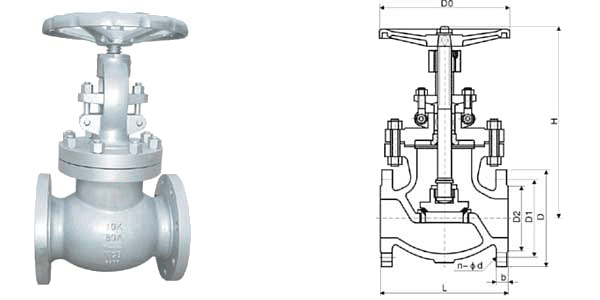

·主要尺寸

DN		10K
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	95	70	52	12	4-φ15	241	100
20	3/4	117	100	75	58	14	4-φ15	241	100
25	1	127	125	90	70	14	4-φ19	242	130
40	11/2	1165	140	105	85	16	4-φ19	286	160
50	2	203	155	120	100	16	4-φ19	360	200
65	21/2	216	175	140	120	18	4-φ19	380	200
80	3	241	185	150	130	18	8-φ19	415	250
100	4	292	210	175	155	18	8-φ19	465	250
125	5	356	250	21O	185	20	8-φ23	515	300
150	6	406	280	240	215	22	8-φ23	545	350
200	8	495	330	290	265	22	12-φ23	675	450
250	10	622	400	355	325	24	12-φ25	787	600
300	12	698	445	400	370	24	16-φ25	895	650

主要尺寸

DN		20K
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	152	95	70	52	14	4-15	259	130
20	3/4	178	100	75	58	16	4-15	281	160
25	1	203	125	90	70	16	4-19	315	200
40	11/2	229	140	105	85	18	4-19	356	200
50	2	267	155	120	100	18	8-φ19	420	200
65	21/2	292	175	140	120	20	8-φ19	465	250
80	3	318	200	160	135	22	8-φ23	490	300
100	4	356	225	185	160	24	8-φ23	590	350
125	5	400	270	225	195	26	8-φ25	690	400
150	6	444	305	260	230	28	12-φ25	760	450
200	8	559	350	305	275	30	12-φ25		450
250	10	622	430	380	345	34	12-27	787	600
300	12	711	480	430	395	35	16-27	895	650
40K
15	1/2	165	115	80	55	20	4-19	259	160
20	3/4	190	120	85	60	20	4-19	281	160
25	1	216	130	95	70	22	4-19	315	200
40	11/2	241	160	120	90	24	4-23	356	230
50	2	292	165	130	105	26	8-19	420	280
65	21/2	330	200	160	130	30	8-23	465	280
80	3	356	210	170	140	32	8-23	490	300
100	4	432	250	205	165	36	8-25	590	400
125	5	508	300	250	200	40	8-27	690	400
150	6	559	355	295	240	44	12-33	760	500
200	8	660	405	345	290	50	12-33	920	500
250	10	787	475	410	355	56	12-33	1080	600
300	12	838	540	470	410	60	16-39	1270	650
350	14	889	585	515	455	64	16-39	1420	650
400	16	991	645	570	515	70	16-39	1600	700

■订货须知:
⑴日标截止阀产品型号与名称 ⑵日标截止阀公称通径DN ⑶日标截止阀额定流量系数KV ⑷日标截止阀公称压力和压差 ⑸日标截止阀阀体和阀内组件材料 ⑹日标截止阀流量特性 ⑺日标截止阀适用温度 ⑻日标截止阀电源电压和控制信号 ⑼日标截止阀是否带附件。
