| 产品名称： |
手动真空球阀 |
| 产品型号： | GU |
 |
| 咨询电话：021-51097056 57470352 |
| 传真：021-57470352 |
| 点击看大图 |
|
| 产品介绍 |
|
真空阀门系列:GU系列手动高真空球阀的详细资料： |
GU系列真空球阀是适用于真空系统中接通或切断管路的介质流。
真空球阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。
真空球阀适用的工作介质为带酸、碱性的气体或液体。
真空球阀适用的介质温度：标准密封件: -25～+120 ℃
真空球阀耐高温密封件: -25～+230 ℃
GU型手动高真空球阀用于接通或切断真空(压力)系统管路中的介质流。应用于真空、饮料、制药、食品、生物工程、酒业、乳制品、化妆品及化工领域。
【 主要零部件材料 】
|
阀体 |
阀杆 |
阀盖 |
密封件 |
|
不锈钢 |
不锈钢 |
不锈钢 |
PPL、氟橡胶、丁腈橡胶、四氟乙烯 |
【 主要技术性能 】
|
阀门漏率 |
≤1.3×10-4Pa.L/S. |
|
适用温度 |
-30～+150℃
-30～+150℃(PPL密封) |
|
适用范围 |
|
|
连接型式 |
使用压力范围(Pa) |
|
活套法兰(GB6070、JB919) |
0.6×106～1.3×10-4 |
|
焊接法兰(GB6070、JB919) |
1.6×106～1.3×10-4 |
|
快卸法兰(GB4982) |
0.1×106～1.3×10-4 |
|
螺纹连接 |
1.6×106～1.3×10-4 |

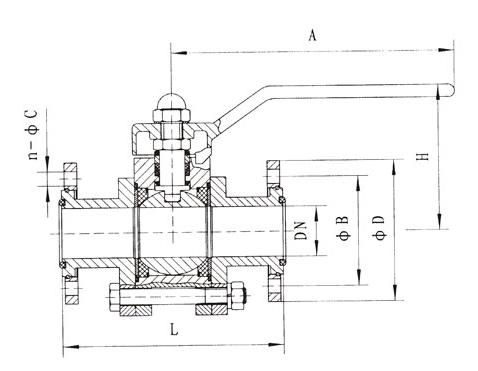

| 真空球阀型号及外形尺寸、性能参数 |
| |
|
性能 |
公称通径(DN) |
外形尺寸
|
法兰标准 |
适用范围(Pa) |
漏气率(Pa.L/S) |
|
型号 |
H |
L |
A |
ΦD |
ΦB |
n-ΦC |
|
GU-16 |
16 |
62 |
100 |
120 |
60 |
45 |
4-6.5 |
GB/T6070
GB4982-85 |
GB4982
0.26～
1.3x10-5
GB/T6070
1.66～
1.3x10-5 |
＜1.3x10-5 |
|
GU-25 |
25 |
75 |
114 |
150 |
70 |
55 |
|
GU-32 |
32 |
93 |
140 |
180 |
90 |
70 |
4-9 |
GB/T6070 |
|
GU-40 |
40 |
115 |
165 |
200 |
100 |
80 |
GB/T6070
GB4982-85 |
|
GU-50 |
50 |
130 |
175 |
221 |
110 |
90 |
|
GU-63 |
63 |
166 |
186 |
230 |
130 |
110 |
GB/T6070 |
|
GU-80 |
80 |
175 |
198 |
240 |
145 |
125 |
8-9 |
1.66～
1.3x10-4 |
＜1.3x10-4 |
|
GU-100 |
100 |
189 |
220 |
260 |
165 |
145 |
| 注：真空球阀法兰标准有两种 1.活套真空法兰：GB/T6070 2.真空快卸法兰：GB4982-85 |
