概述：
BQ641F气动保温球阀 具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 |
技术规范：
| 设计标准 |
ASME B 16.34 GB/T12224 |
| 结构长度 |
ASME B 16.10 GB/T12221 |
| 连接法兰 |
ASME B 16.5、JB/T 79 |
| 驱动方式 |
手动、电动、气动 |
| 试验和检验 |
JB/T9092 API 598 |
| 适用介质 |
重油、胶类等易凝固介质 | |
主要零件材料:
| 序号 |
零件名称 |
材质 |
| C |
P |
R |
| 1 |
夹套 |
25 |
SUS304 |
SUS304 |
| 2 |
阀座 |
WCB |
SUS304 |
SUS316 |
| 3 |
阀体 |
25 |
SUS304 |
SUS316 |
| 4 |
密封圈 |
RPTFE、PTFE、对位聚苯 |
| 5 |
球体 |
SUS304 |
SUS304 |
SUS316 |
| 6 |
阀杆 |
1Cr13 |
SUS304 |
SUS316 |
| 7 |
填料 |
柔性石墨 、RPTFE、PTFE |
| 8 |
填料压盖 |
WCB |
SUS304 |
SUS316 | |

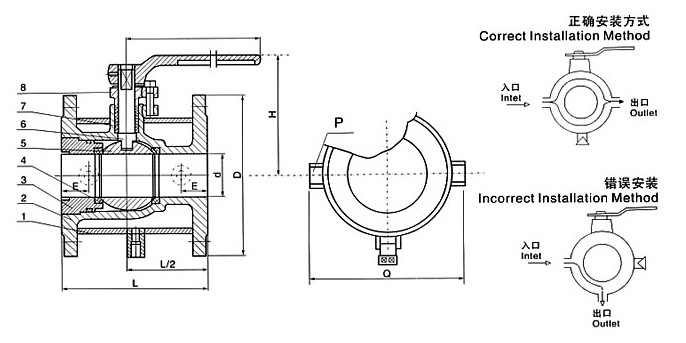

主要外形尺寸:
| 公称通径（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺纹 |
| (mm) |
(in) |
(mm) |
(in) |
P |
| 20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
| 25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
| 40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
| 50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
| 80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
| 100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
| 150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
| 200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3 | |
