美标缩径球阀（RB BALL VALVE）
★固定球阀概述：
固定式球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，密封件嵌于阀座内，金属阀座尾端
设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能
，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位，
适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和
乙烯等，在各行业得到广泛的应用。
★固定球阀结构特点：
1，独特的阀座密封结构
阀座采用前密封设计结构，此结构具有双向密封和中腔自动泄压功能。镶嵌有密封材料的密封座是浮动，它由弹
簧加载，在关闭位置时，密封面始终与球体保持紧密接触，确保阀门在高、低压差下均能达到泄漏密封。

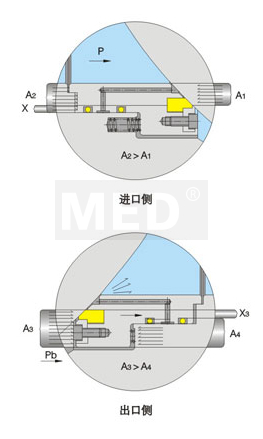

2，自动泄压结构
当中腔压力出现异常升高现象时，单密封结构的球阀具有自动泄压功能，而双密封结构的球阀则有阀体上的附加
泄压装置进行泄压。
3，密封的紧急救护功能
阀门设计有辅助的阀座紧急密封系统。一旦密封面受损，可以通过辅助密封系统注射相应的密封剂进行紧急救护
，必要时候也可以通过辅助系统对阀座区域进行冲洗润滑等。
4，防静电装置
当操作阀门时，由于球体阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设
置防静电装置，把产生的静电导出（详细说明请联系本公司业务员）。
5，防火结构
本公司固定球阀阀座采用独特结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座
与球体吻合密封，从而阻止火势蔓延和介质外流。（防火结构设计符合API607，JB/T6899和BS755）
6，全通径结构及缩径结构
为满足用户需求，本公司球阀有全通径系列和缩径系列，全通径球阀的管道内径与管道内径一致，便于清扫等，
缩径球阀重量轻，其流体阻力仅为相同口径截止阀一部分，前景较为广阔。
7，阀体的泄放装置
可根据客户装置要求，球阀的阀体上安装排泄阀。一旦阀门的两端被封闭，阀腔内的积压可通过阀体的排泄阀进
行排放泄压。
8，加长阀杆装置(可选)
对于地埋球阀，可提供接长装置，接长装置包括阀杆、注油脂阀、排泄阀等。加长高度(长度一般是指阀门通道中
心至操作装置中心的距离)
★固定球阀采用的标准：
国标GB，美标ANSI,德标DIN,日标JIS
国标固定球阀设计标准：
设计和制造标准按照: GB12237；
结构长度按照: GB12221；
法兰端尺寸按照：JB/T79,GB9113,HG20592等；
对焊端尺寸按照：JB/T12224
检验和测试按照: JB/T 9092、GB/T13927；
美标固定球阀设计标准：
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
法兰端尺寸按照：ASME B16.5；
对焊端尺寸按照：ANSI B16.25
检验和测试按照: API598；
防火设计按照：API607；
★固定球阀基本型号：
法兰连接型号：Q47F/H/W/Y,Q347,Q647,Q947，
焊接连接型号：Q67F/H/W/Y,Q367,Q667,Q967
★固定球阀可选驱动方式：
手动，蜗轮(代号3)，气动（代号6），电动（代号9）
★固定球阀可选密封面材料：
聚四氟乙烯PTFE（代号F）
增强型聚四氟乙烯RPTFE（代号F）
对位聚苯（代号PPL）
合金钢（代号H）
硬质合金（代号Y）
★固定球阀球体可选：
实心球、空心球（订货需说明）
★固定球阀主体可选材质：
碳钢类：WCB,WCC,A105等
不锈钢类：304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和双相不锈钢等。
低温钢类：LF2,LCC,LCB等
铬钼钢类：WC5,WC6,WC9,C5等
有特殊要求工况客户可直接联系业务员帮你选相应材质
★固定球阀尺寸范围：
口径：DN50mm-DN6000mm
口径：2in-24in
★固定球阀压力范围：
国标压力：1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa,10.0Mpa
美标磅级：150LB,300LB,400LB,600LB,900LB,1500LB,2500LB
★固定球阀耐温说明：
聚四氟乙烯密封面材料（-29℃≤t≤180 ℃）；
对位聚苯密封面材料（-29℃≤t≤250 ℃）；
合金钢密封材料（-29℃≤t≤650 ℃）
主体材质及密封面材质选择不同，耐温有差异。
具体请咨询本公司业务员帮你选型。
★固定球阀应用范围：
浮动球阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、
多晶硅、电力等行业工业管道。
★固定球阀相应产品名称（叫法或者别名）：
固定球阀，蜗轮传动固定球阀，电动固定球阀，气动固定球阀，锻钢固定球阀，低温钢固定球阀，不锈钢固定球
阀，铸钢固定球阀，铬钼钢固定球阀，二片式固定球阀，三片式固定球阀，高温高压固定球阀，三片式锻钢球阀
，缩径固定球阀，全通径固定球阀
