锻钢Y型截止阀有三种阀盖设计形式。排一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
可设计成“Y”型阀的有截止阀和止回阀。
压力自紧式Y型阀设计结构和特征
- 压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598，标记按MSS-SP-25。
- 采用以下结构
- 全径或缩径
- 升降式和球式止回阀
- 按需内置弹簧
- 可拆卸实心阀瓣
- 自定心压板压套式
- 整体式上密封座
- 明杆支架型（OS&Y）
- 螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
- 承插端符合ASME B16.11
- 螺纹连接端（NPT）符合ANSI/ASME B1.20.1
- 阀瓣可变换为针型、节流型、球型、止回型

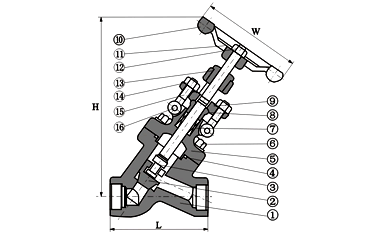

图1：结构示意图）
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105 |
Type A182 F22 |
Type A182 F304（L） |
Type A182 F316（L） |
| 1 |
阀体 |
A105N |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
| 2 |
阀瓣 |
A105N |
A276 304 |
A276 304（L） |
A276 316（L） |
| 3 |
阀杆 |
A182 F6a |
A182 F304（L） |
A182 F316（L） |
| 4 |
密封座 |
A105N |
A182 F304 |
A182 F304（L） |
A182 F316（L） |
| 5 |
密封环 |
F182 F304L |
A182 F304（L） |
A182 F316（L） |
| 6 |
阀盖 |
A105N |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
| 7 |
垫圈 |
A105N |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
| 8 |
阀杆螺母 |
A276 F420 |
| 9 |
轴承压盖 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 10 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 11 |
手轮 |
A197 |
| 12 |
对夹块 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
| 13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
| 14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
填料压板 |
A216 WCB |
A351 CF8 |
| 16 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
| 17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 18 |
圆柱销 |
A276 420 |
A182 F304 |
| 19 |
填料压套 |
A276 410 |
|
A182 F304 |
|
| 20 |
吊耳 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
| 21 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 22 |
填料 |
不锈钢丝+柔性石墨 |
| 适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
| 适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸参数表
| NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
| L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
| 2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
| H（开） |
333 |
333 |
332 |
408 |
406 |
524 |
| W |
125 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
| 2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
科而阀门公司订货须知：
一、①锻钢Y型截止阀产品名称与型号②锻钢Y型截止阀口径③锻钢Y型截止阀是否带附件以便我们的为您正确选型④锻钢Y型截止阀的使用压力⑤锻钢Y型截止阀的使用介质的温度。
二、若已经由设计单位选定科而阀门公司的锻钢Y型截止阀型号，请按锻钢Y型截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的科而阀门公司专家为您审核把关。
