一、YJF型高压截止阀简介

    YJF系列液压截止阀是依据国外资料研制而成。主要用于液压系统管路、集成油路中控制油液的流通和截止。其阀芯为液压平衡式，开启力小、密封性能可靠。操作方便、外观精美等特点。
本系列高压截止球阀主要有阀体、阀芯、阀杆、手轮等组成。阀体采用钢质锻件，表面进行镀铬处理。

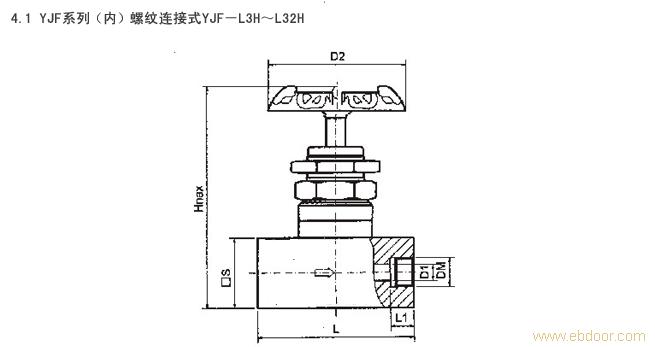

二、YJF型高压截止阀的外形尺寸

型号 （Model） DN （mm） 基本尺寸（mm） 重量 （Kg） L L1 H D D2 □S DM YJF-L3H  3 50 12 103 3 52 24 M10×1 0.3 YJF-L6H  6 80 12 148 6 52 38 M12×1.5 1.0 YJF-L8H  8 90 14 155 8 72 46 M14×1.5 1.5 YJF-L10H 10 90 16 158 10 72 54 M18×1.5 2.0 YJF-L15H 15 90 18 161 15 72 54 M22×1.5 2.5 YJF-L20H 20 120 20 189 20 125 58 M27×2 4.0 YJF-L25H 25 135 22 208 24 125 68 M33×2 6.5 YJF-L32H 32 150 24 228 30 160 76 M42×2 11.0
