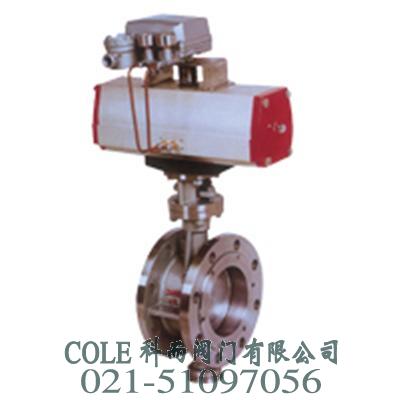

产品名称: D641W气动通风蝶阀
产品型号:D641W
询问D641W气动通风蝶阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍
D641W气动通风蝶阀 D641W气动通风蝶阀.doc
产品型号:D641W
产品名称:气动通风蝶阀
产品特点:D641W气动通风蝶阀 D641W气动通风蝶阀,气动通风蝶阀,气动蝶阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。
D641W气动通风蝶阀的详细资料:

用途及特点
蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

采用标准

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
执行机构
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
主要技术参数
公称通径
DN(mm)
50~2000
公称压力
PN(MPa)
0.05
0.25
0.6
试验压力
强度试验
0.075
0.375
0.9
密封试验
≤1.5%泄漏量
适用介质
煤气、含尘气体、烟道气等。
适用温度
气传动、电传动。

主要零件的材质
零件名称
材料
阀体
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈
与阀体相同
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料
氟塑料、柔性石墨

外形尺寸

公称通径
结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
0.05MPa和0.25MPa
0.6MPa
毫米
英寸
L
H
H0
A
B
D
D1
n-d
D
D1
n-d
50
2
108
70
337
180
65
140
110
4-14
140
110
4-14
16
65
21/2
112
80
357
180
65
160
130
4-14
160
130
4-14
17
80
3
114
95
385
180
65
190
150
4-18
190
150
4-18
19
100
4
127
105
405
180
65
210
170
4-18
210
170
4-18
22
125
5
140
120
483
245
72
240
200
8-18
240
200
8-18
27
150
6
140
132
508
245
72
265
225
8-18
265
225
8-18
31
200
8
152
160
566
245
72
320
280
8-18
320
280
8-18
47
250
10
165
187
623
245
72
375
335
12-18
375
335
12-18
68
300
12
178
220
750
355
93
440
395
12-22
440
395
12-22
79
350
14
190
245
803
355
93
490
445
12-22
490
445
12-22
130
400
16
216
270
852
355
93
540
495
16-22
540
495
16-22
141
450
18
222
297
907
355
93
595
550
16-22
595
550
16-22
190
500
20
229
322
960
355
93
645
600
20-22
645
600
20-22
225
600
24
267
377
1080
550
350
755
705
20-26
755
705
20-26
245
700
28
292
430
1185
550
350
860
810
24-26
860
810
24-26
320
800
32
318
487
1300
550
350
975
920
24-30
975
920
24-30
405
900
36
330
537
1400
550
350
1075
1020
24-30
1075
1020
24-30
500
1000
40
410
587
1500
550
350
1175
1120
28-30
1175
1120
28-30
700
1200
48
470
702
1825
600
350
1375
1320
32-30
1405
1340
32-33
750
