100A角型定水位阀
产品概述
100A角型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个空室，当液面达到设定位置时，浮球导阀关闭，上腔压力大于下腔，阀门关闭，即停止供水；当液面下降超过预设位置，浮球导阀开启，上腔压力小于下腔压力，阀门开启，阀门向池内供水。角型定水位阀安装方便，可省去管道弯头，节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠，成本底。浮球可随水池的高度和距度安装。
产品说明
角型定水位阀主要由一角型隔膜式主阀，内部含一片特殊强化尼龙膜片及一只弹簧，并经由主阀外部一组控制浮球阀启闭主阀。当水池水位达到满水位时，控制浮球阀会先行关闭后再传讯关闭主阀。当水池水位下降约10公分后控制浮球阀再行开启，并使主阀重新开启大量补充进水。
主要规格
阀门尺寸：DN15-DN150
压力等级：PN6
好高工作压力： 0.6MPa
阀座试验压力： 0.66MPa
阀体试验压力： 1.5MPa

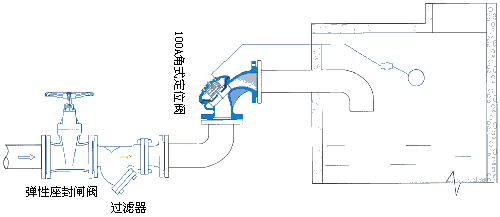

安装示意图

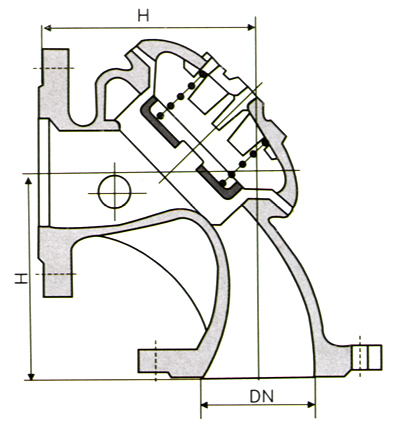

结构示意图
外形与连接尺寸参数
| H |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
产品概述
100A角型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个空室，当液面达到设定位置时，浮球导阀关闭，上腔压力大于下腔，阀门关闭，即停止供水；当液面下降超过预设位置，浮球导阀开启，上腔压力小于下腔压力，阀门开启，阀门向池内供水。角型定水位阀安装方便，可省去管道弯头，节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠，成本底。浮球可随水池的高度和距度安装。
产品说明
角型定水位阀主要由一角型隔膜式主阀，内部含一片特殊强化尼龙膜片及一只弹簧，并经由主阀外部一组控制浮球阀启闭主阀。当水池水位达到满水位时，控制浮球阀会先行关闭后再传讯关闭主阀。当水池水位下降约10公分后控制浮球阀再行开启，并使主阀重新开启大量补充进水。
主要规格
阀门尺寸：DN15-DN150
压力等级：PN6
最高工作压力： 0.6MPa
阀座试验压力： 0.66MPa
阀体试验压力： 1.5MPa
安装示意图
结构示意图
外形与连接尺寸参数
| H |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
