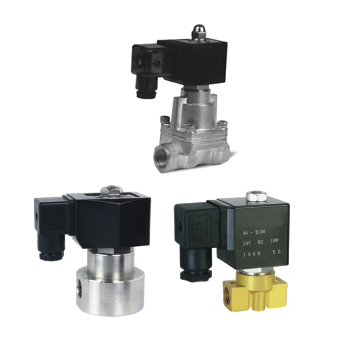

SLG系列二位二通电磁阀<常闭型>

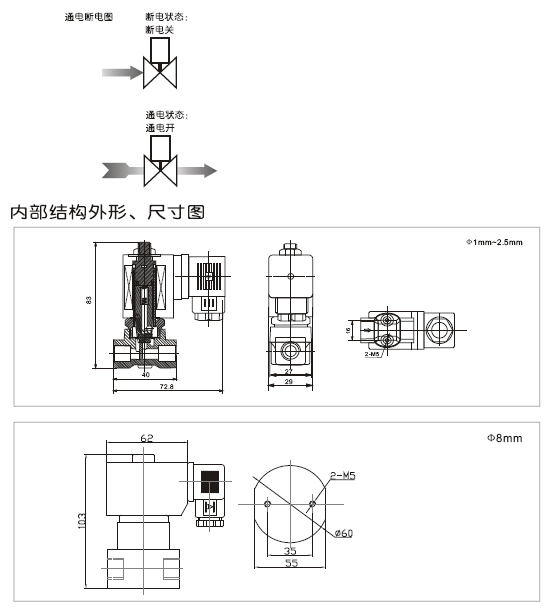

二位二通常闭型超高压电磁阀,断电关闭,通电打开;产品经特殊设计,为系列化生产,体积小,易安装,适用范围广
阀体材质:锻铜、SS304不锈钢
环境温度:0℃～65℃ 介质温度:0℃～110℃
安装:按阀上所标流向箭头,线圈向上,阀体水平安装
电压:AC220V/230V 50/60HZ DC24V ±10%允许波动 可选配德国NASS线圈
57）SLG系列二位二通高压电磁阀〈常闭型〉
型号规格表
2.1接管
口径 |
流量
通径
mm |
CV值 |
压力差（Kgf/cm2)
|
最大
流体
温度 |
功率 |
订货型号
以下表中电压为
220VAC
50/60HZ |
重量KG |
最小
压力 |
最大工作压力 |
VA
AC220V |
W
DC24V |
空气
瓦斯 |
水、热水液体 |
轻油≤20CST |
阀体材料 |
| AC |
DC |
AC |
DC |
AC |
DC |
锻铜 |
不锈钢 |
| 1/8” |
1.0 |
0.04 |
0 |
100 |
75 |
100 |
75 |
100 |
75 |
110 |
24 |
18.5 |
SLG1DF02V1A01 |
SLG1DF02V1A01 |
0.43 |
| 1.2 |
0.05 |
0 |
90 |
70 |
90 |
70 |
90 |
70 |
110 |
24 |
18.5 |
SLG1DF02V1AC1 |
SLG1DF02V1AC1 |
0.43 |
| 1.5 |
0.08 |
0 |
75 |
50 |
75 |
50 |
75 |
50 |
110 |
24 |
18.5 |
SLG1DF02V1AC2 |
SLG1DF02V1AC2 |
0.43 |
| 2.0 |
0.14 |
0 |
35 |
30 |
35 |
30 |
35 |
30 |
110 |
24 |
18.5 |
SLG1DF02V1A02 |
SLG1DF02V1A02 |
0.43 |
| 2.5 |
0.23 |
0 |
20 |
15 |
20 |
15 |
20 |
15 |
110 |
24 |
18.5 |
SLG1DF02V1AC3 |
SLG1DF02V1AC3 |
0.43 |
| 1/4” |
1.0 |
0.04 |
0 |
100 |
75 |
100 |
75 |
100 |
75 |
110 |
24 |
18.5 |
SLG1DF02V1B01 |
SLG1DF02V1B01 |
0.42 |
| 1.2 |
0.05 |
0 |
90 |
70 |
90 |
70 |
90 |
70 |
110 |
24 |
18.5 |
SLG1DF02V1BC1 |
SLG1DF02V1BC1 |
0.42 |
| 1.5 |
0.08 |
0 |
75 |
50 |
75 |
50 |
75 |
50 |
110 |
24 |
18.5 |
SLG1DF02V1BC2 |
SLG1DF02V1BC2 |
0.42 |
| 2.0 |
0.14 |
0 |
35 |
30 |
35 |
30 |
35 |
30 |
110 |
24 |
18.5 |
SLG1DF02V1B02 |
SLG1DF02V1B02 |
0.42 |
| 2.5 |
0.23 |
0 |
20 |
15 |
20 |
15 |
20 |
15 |
110 |
24 |
18.5 |
SLG1DF02V1BC3 |
SLG1DF02V1BC3 |
0.42 |
| 8.0 |
1.0 |
0.5 |
90 |
70 |
90 |
70 |
70 |
50 |
80 |
35* |
|
SLG1DF02V1B08 |
1.26 |
| 3/8” |
8.0 |
1.2 |
0.5 |
90 |
70 |
90 |
70 |
70 |
50 |
80 |
35* |
SLG1DF02V1C08 |
1.24 |
| 15 |
4.2 |
1.0 |
75 |
55 |
75 |
55 |
55 |
35 |
110 |
33 |
32 |
SLG1DF02V1C15 |
SLG1DF02V1C15 |
1.45 |
| 1/2” |
8.0 |
1.2 |
0.5 |
90 |
70 |
90 |
70 |
70 |
50 |
80 |
35* |
|
SLG1DF02V1D08 |
1.21 |
| 15 |
4.2 |
1.0 |
75 |
55 |
75 |
55 |
55 |
35 |
110 |
33 |
32 |
SLG1DF02V1D15 |
SLG1DF02V1D15 |
1.4 |
| 3/4” |
20 |
7 |
1.0 |
65 |
50 |
65 |
50 |
50 |
30 |
110 |
33 |
32 |
SLG1DF02V1E20 |
SLG1DF02V1E20 |
1.7 |
| 1” |
25 |
11 |
1.0 |
55 |
45 |
55 |
45 |
45 |
30 |
110 |
33 |
32 |
SLG1DF02V1G25 |
SLG1DF02V1G25 |
2.1 |
电磁阀订货型号规格说明
| 序号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 电磁阀的种类 |
控制方式 |
线圈配置形式 |
线圈等级 |
电压 |
密封材料 |
阀体材料类型 |
连接 |
流量通径（mm） |
其它选配 |
| 例如 |
SLG |
1 |
D |
F |
02 |
V |
1 |
A |
01 |
|
| |
|
代号：1：常闭 |
代号：
D=DIN标
准接线盒
塑封线圈
S：
德国NASS
线圈（DIN）
|
F=
F级
|
02=AC220V
AC230V
50/60HZ
13=DC24V
其它电压
请咨询公司 |
N：
NBR
丁腈橡胶
V=
VITON
氟橡胶
E=
EPDM
乙丙橡胶
φ15mm以上
通径只配Teflon |
1=
锻铜
4=
SS304
不锈钢 |
A=1/8”
B=1/4”
C=3/8”
D=1/2”
E=3/4”
G=1” |
01=1.0
C1=1.2
C2=1.5
02=2.0
C3=2.5
01=1.0
C1=1.2
C2=1.5
02=2.0
C3=2.5
08=8.0
08=8.0
15=15.0
20=20.0
25=25.0
|
L=
接线盒
带指示灯
N：
美标NPT
螺纹 |
SLE系列线圈参数表
| 线圈型式和编号 |
电压 |
功率 |
所配电磁阀流量通径 |
| 50HZ VA |
60HZ VA |
直流 |
| 起动 |
保持 |
起动 |
保持 |
W |
| S0545NASS |
AC220V |
46 |
24 |
46 |
19 |
|
φ1～φ2.5mm |
| D04-5101 |
AC220V |
55 |
24 |
55 |
19 |
| S0545NASS |
DC24V |
|
15.5 |
D04-5106
|
DC24V |
18.5 |
| D03-5109* |
AC220V |
整流线圈接线 |
35 |
φ8mm |
| D04-4101 |
AC220V |
82 |
33 |
82 |
28 |
|
φ15～φ25mm |
| D03-5101 |
DC24V |
|
|
|
|
32 |
φ8～φ25mm |
上海科而阀门有限公司www.kerfm.cn 版权所有，转载请注明,
