QG·Y1卡套式球阀
卡套式球阀QG.Y1
性能规范：
QG•Y1卡套式球阀适用介质：气体，油品，水，制造材料l：304SS 316SS 20#，连接形式：卡套连接。 20#,连接形式：外螺纹连接；焊接管连接。

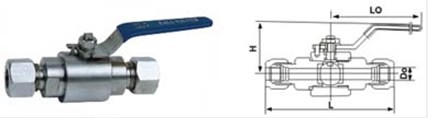

外型及连接尺寸：
| 规格 SPECIFICATION |
Do |
L |
L1 |
H |
公称压力NOMINAL PRESSURE |
| DN3 |
Φ6 |
86 |
110 |
44 |
≤6.4MPa |
| DN6 |
Φ8 |
90 |
110 |
44 |
≤6.4MPa |
| DN10 |
Φ14 |
95 |
110 |
44 |
≤6.4MPa |
注
YZ9-1 QG.Y1型卡套式球阀
说明：球阀结构简单、操作方便、流体阻力小、密封性能可靠、使用寿命长，适用于多种管路连接形式。
性能规范
公称压力：PN1.0-PN6.4MPa
公称通径：DN5-DN20
适用介质：油、水、气等非腐蚀性或腐蚀性介质
制造材料：20#、1Cr18Ni9Ti、0Cri8Ni12Mo2Ti、304、316L等
配管：铜管Φ6、Φ8、Φ10等；钢管Φ12、Φ14、Φ16、Φ18等
：
1.本公司的QG•Y1卡套式球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
