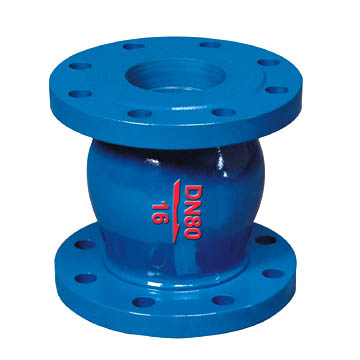

产品名称: 静音止回阀
产品型号:DRVZ
询问静音止回阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍

DRVZ型静音止回阀


概述
  DRVZ型静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。
该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。
主要技术参数
型号
DRVZ/T-10
DRVZ/T-16
DRVZ/T-25Q
公称压力
PN1.0MPa
PN1.5MPa
PN2.5MPa
公称通径
DN50~DN300(mm)
好高工作压力
1.0MPa
1.6MPa
2.5MPa
密封试验压力
1.1MPa
1.76MPa
2.75MPa
壳体试验压务
1.5MPa
2.4MPa
3.75MPa

主要零部件
零件名称
材料
阀体、导流体
灰铸铁、球墨铸铁、铸钢
阀座、轴瓦、阀瓣、轴
青铜或铬不锈钢
弹簧
不锈钢
主要连接尺寸
(法兰连接尺寸:PN10按GB4216.4-84,PN16按GB4216.5-84,PN25按9113.4-88标准)
公称通径(mm) L(mm)
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 575
400 600
450 650
500 700
,
