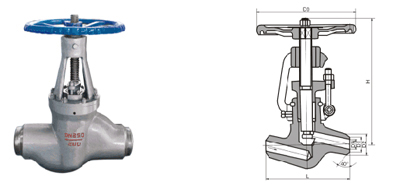

J61H/Y高温高压截止阀
主要特点及用途Characteristics and uses
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
主要性能和使用范围Main peformance parameter and applicable
|
产品型号 |
公称压力 |
试验压力 |
工作压力 |
工作温度(℃) |
适用介质 |
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
|
J61H/Y-100 |
10 |
15 |
11 |
|
|
|
≤450 |
水、蒸汽、油品 |
|
J61H/Y-200 |
20 |
30 |
22 |
|
|
|
|
J61H/Y-250 |
25 |
38 |
28 |
|
|
|
|
J61H/Y-320 |
32 |
48 |
36 |
|
|
|
|
J61Y-P54/100V |
|
30 |
22 |
10 |
|
|
≤540 |
蒸 汽 |
|
J61Y-P54／140V |
|
38 |
28 |
14 |
|
|
|
J61Y-P54／170V |
|
48 |
36 |
17 |
10 |
|
|
J61Y-P55／100V |
|
38 |
28 |
|
14 |
|
≤555 |
|
J61Y-P55／140V |
|
48 |
36 |
|
17 |
|
|
J61Y-P55／170V |
|
53 |
39 |
|
|
10 |
|
J61Y-P57／100V |
|
48 |
36 |
|
|
14 |
≤570 |
|
J61Y-P57／140V |
|
55 |
40 |
|
|
17 |
|
J61Y-P57／170V |
|
60 |
44 |
|
|
|
主要零部件材料Material for main parts
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固体 |
|
J61H型 |
25
WCB |
25
40Cr |
铬不锈钢
铬钼铝钢化 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢钼钢 |
|
J61Y型 |
25
WCB |
25
40Cr |
铬不锈钢
铬钼铝钢化 |
25 |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢铬钼钢 |
|
J61 Y-P54型 |
ZG20CrMolV 12CrlMolV |
12C r1MolV |
20CrMol V
25CrlMolV |
12CrlMolV |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
|
J61 Y-P55型 |
ZG25CrMol V12CrlMolV |
12C r1MolV |
20CrMol V
25CrlMolV |
12C r1MolV |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
|
J61 Y-P57型 |
ZGl5CrMolV 12CrlMolV |
12CrlMolV |
20CrMol V25CrlMolV |
12CrlMolV |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
