产品名称: 美标法兰截止阀
产品型号:J41H
询问美标法兰截止阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍

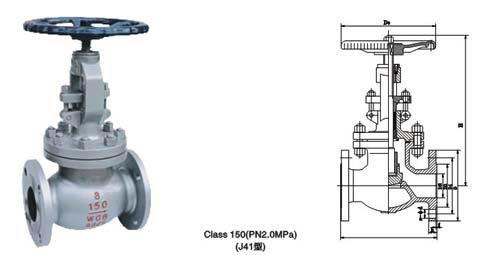

J41H美标法兰截止阀

截止阀特点
     ①产品的设计制造符合美国国家标准ANSI BI16.34,英国国家标准BS1873等国外先进标准要求。②阀体外型为桶形或流线形,造形美观,流道形状为直通式,流体阻力小。③关闭件(阀瓣)与阀座密封采用锥面密封,关闭力小,耐冲刷,密封可靠。④阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足各种工况要求,延长使用寿命。
截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式,(通用名称:明杆)截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流用。
截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面
泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和 填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截 止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式 的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装
截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到好大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
截止阀产品有:BJ45H-W-Y保温截止阀、DJ41W-16低温截止阀、J41H-Y法兰截止阀、J41W-150Lb美标法兰截止阀、J61Y高压电站阀、J65Y Y型截止阀、J67Y平衡角式截止阀、J941H-Y电动法兰截止阀、JISF7353船用法兰铸铁直角截止阀、WJ41H美标波纹管截止阀、YJ41W氧气截止阀、Y型不锈钢截止阀、不锈钢螺纹截止阀、不锈钢牙口截止阀、不锈钢真空截止阀、衬氟截止阀、德标Y型截止阀、德标双波纹管截止阀、电站截止阀、法兰黄铜截止阀、高温电动截止阀、焊接截止阀、角式截止阀、螺纹黄铜截止阀、气动截止阀、双作用截止阀、液化、石油气截止阀,天然气截止阀、液化气截止阀、真空截止阀。

采用标准

名称
截止阀
设计标准
BS1873 JIS B2071-2081
结构长度
ANSI B16.10,JISB2002
配管法兰
ANSI B16.5、JIS B2212-2214
对焊端尺寸
ANSI B16.25
检验与试验
API598、JIS B2003
传动方式
手动、电动、伞齿轮动

试压规范
压力等级或公称压力
壳体试验
密封试验
高压液密封
低压气密封
150Lb、PN2.0MPa
2.94
2.16
0.6
300Lb、PN5.0MPa
7.67
5.62
600Lb、PN10.0MPa
15.3
11.23
JIS10K
2.1
1.6
JIS20K
5.1
3.8

主要零件材料及性能规范
零件名称
材料
阀体
阀盖
阀瓣
ASTM A216 WCB
ASTM A351
CFB
ASTM A351
CF8M
ASTM A351
CF3
ASTM A351
CF3M
阀杆
1Cr13
0Cr18NI9
0Cr17NI12Mo2
00Cr19NI10
00Cr17NI14Mo2
f6a
304
316
304L
316L
上密封座
1Cr13(f6a)
本体
阀瓣
密封面
13Cr
STL
STL
本体      STLR  STL
本体      本体    STL
阀座
13Cr
13Cr
STL
填料
柔性石墨复合环+YS450F
≤200℃聚四氟乙烯或四氟乙烯编织填料
>200℃柔性石墨环+柔性石墨编织填料
垫片
柔性石墨复合垫(芯板:碳钢或不锈钢)不锈钢带/柔性石墨缠绕垫
中法兰螺栓
350CrMo
ASTM A193 B7
OCr18N19            ASTM A193               B8
中法兰螺母
45
ASTM A194 2H
OCr18N19            ASTM    A193            8
阀杆螺母
ZCuA110Fe3
手轮
可锻铸铁、球墨铸铁、铸钢
适用工况
适用介质
水、蒸汽、油品等
硝酸等腐蚀介质
醋酸等腐蚀介质
强氧化性介质
尿素等腐蚀性介质
适用温度℃
-29-425
-40-200(超出该温度范围、请在订货时注明)

注:如法兰密封面采用凸面以外的型式,请在订货时注明。

[J41、J441、J941]主要连接与外形尺寸及重量

磅级
公称通径(DN)
主要连接尺寸)(mm)
J41外形尺寸
重量(kg)
in    mm
L
D
D1
D2
b
f
z-φd
H(全开)
D0
150Lb
2.0MPa
(10K)
1/2
15
108
89
60.5
35
10
1.6
4-φ15
241
125
-
3/4
20
117
98
70
43
11
1.6
4-φ15
241
125
-
4
25
127
108
79.5
51
12
1.6
4-φ15
242
125
-
11/4
32
140
117
89
63
13
1.6
4-φ15
280
160
-
11/2
40
165
127
98.5
73
15
1.6
4-φ15
286
160
-
2
50
203
152
120.5
92
16
1.6
4-φ19
368
200
18
2 1/2
65
216
178
139.5
105
18
1.6
4-φ19
387
200
30
3
80
241
190
152.5
127
19
1.6
4-φ19
411
250
41
4
100
292
229
190.5
157
24
1.6
8-φ19
454
250
64
5
125
356
254
216
186
24
1.6
8-φ22
455
355
86
6
150
406
279
241.5
216
26
1.6
8-φ22
541
355
113
8
200
495
343
298.5
270
29
1.6
8-φ22
651
450
115
10
250
622
406
362
321
31
1.6
12-φ25
800
450
178
12
300
698
483
432
381
32
1.6
12-φ25
1231
500
264
14
350
787
533
476.5
413
35
1.6
12-φ29
1450
600
370
16
400
914
597
539.5
470
37
1.6
16-φ29
1645
600
500
300Lb
5.0MPa
(20K)
1/2
15
152
95
66.5
35
15
1.6
4-φ15
241
125
-
3/4
20
178
117
82.5
43
16
1.6
4-φ19
241
125
-
1
25
203
124
89
51
18
1.6
4-φ19
283
160
-
11/4
32
216
133
98.5
63
19
1.6
4-φ19
320
200
-
11/2
40
229
156
114.5
73
21
1.6
4-φ22
322
200
-
2
50
267
165
127
92
23
1.6
8-φ19
399
200
25
21/2
65
292
190
147
105
26
1.6
8-φ22
438
250
30
3
80
318
210
168.5
127
29
1.6
8-φ22
464
280
35
4
100
356
254
200
157
32
1.6
8-φ22
565
355
56
5
125
400
279
235
186
35
1.6
8-φ22
614
400
96
6
150
444
318
270
216
37
1.6
12-φ22
717
450
120
8
200
559
381
330
270
42
1.6
12-φ25
960
500
212
10
250
622
444
387.5
324
47.7
1.6
16-φ29
1012
450
330
12
300
711
521
451
381
50.8
1.6
13-φ32
1231
500
472

注:如法兰密封面采用凸面以外的型式,请在订货时注明。2压力600Lb900Lb1500Lb截止阀尚有生产。
