产品名称: 气动截止阀
产品型号:J641H
询问气动截止阀价格
咨询电话:021-51097056 57470352
传真:021-57470352
点击看大图
 产品介绍
J641H气动截止阀主要用途

J641H气动截止阀采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命


应用规范
设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材 料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标 志
GB/T12220
供 货
JB/T7928

结构特点

1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

主要零件材料及主要用途

阀体
阀盖
阀瓣
密封圈
阀杆
填料
适用介质
适用温度
(≤℃)
WCB
WCB+D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCrl8Ni9Ti
0Crl8Ni9Ti
Stellite12
Stellite6
lCrl8Ni9Ti
PTFE
硝酸类
200
ZGlCrl8Ni2Mo2Ti
CF8M
Stellite12
lCrl8Ni2Mo2Ti
lCrl8Ni2Mo2Ti
PTFE
磷酸类、
碱类、混酸
200
ZG00Crl7Nil4M02
CF3M
Stellite12
Stel1ite6
316L
PTFE
磷酸类、
尿素、甲铵液
200
ZGlCr5MO
ZGlCr5MO
Stellite12
Stel1ite6
25Cr2Mo1VA
柔性石墨
水、油品、蒸汽
550

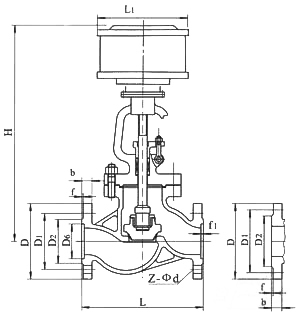

主要外形尺寸、连接尺寸及质量

公称压力
PN(MPa)
公称通径
DN(mm)
标准值
参考值
L
D
D1
n2
D6
b
f
f1
Z-φd
L1
H
1.6
50
230
160
125
100

16
3

4-φ18
185
645
65
290
180
145
120

18
3

4-φ18
232
690
80
310
195
160
135

20
3

8-φ18
232
715
100
350
215
180
155

20
3

8-φ18
232
770
125
400
254
210
185

22
3

8-φ18
283
780
150
480
280
240
210

24
3

8-φ23
283
810
200
600
335
295
265

26
3

12-φ23
283
967
250
622
405
355
320

30
3

12-φ25
283
1143
300
698
460
410
375

30
4

12-φ25
283
1292
2.5
50
230
160
125
100

20
3

4-φ18
185
645
65
290
180
145
120

22
3

8-φ18
232
690
80
310
195
160
135

22
3

8-φ18
232
715
100
350
230
190
160

24
3

8-φ23
232
770
125
400
270
220
188

28
3

8-φ25
283
780
150
480
300
250
218

30
3

8-φ25
283
810
200
600
360
310
278

34
3

12-φ25
283
967
250
622
425
370
332

36
3

12-φ30
283
1143
300
698
485
430
390

40
4

16-φ30
283
1292
4.0
50
230
160
125
100
88
20
3
4
4-φ18
185
645
65
290
180
145
120
110
22
3
4
8-φ18
232
690
80
310
195
160
135
121
22
3
4
8-φ18
232
715
100
350
230
190
160
150
24
3
4.5
8-φ23
232
770
125
400
270
220
188
176
28
3
4.5
8-φ25
283
782
150
480
300
250
218
204
30
3
4.5
8-φ25
283
875
200
600
375
320
282
260
38
3
4.5
12-φ30
283
1160
