BQ41F浮动式保温球阀
特点
浮动保温球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，介质压力圈套时，密封圈与球体接触面积增大，故密封圈能承较大的介质推力而不会损坏。由聚四氟乙烯等密封材料具有两好的自润滑性，与球体的摩擦损小，故球的使用寿命长。
主要技术参数
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni
12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9Ti
(304) |
00Cr19NI11
(304L) |
1Cr18Ni
12Mo2Ti |
0Cr17Ni
12Mo2(316) |
00Cr17Ni
14Mo2(316L) |
|
密封圈 |
聚四氟乙烯 对位聚苯 PTFE、PPL |
|
填料、垫圈 |
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫 |
|
适用工况 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀性 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
|
适用温度 |
-28~300℃ |
|
应用规范 |
设计制造按 |
CB12237-89 API6D JPI17S-48 |
|
法兰尺寸按 |
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 |
|
结构长度按 |
GB12221-89 ANSI 16.10 JIS B202 |
|
检验试验按 |
GB/T13927-89 JB/T9092-99 JPI590 |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni
12Mo2Ti |
CF8M(316) |
CF3M(316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9Ti
(304) |
00Cr19NI11
(304L) |
1Cr18Ni
12Mo2Ti |
0Cr17Ni
12Mo2(316) |
00Cr17Ni
14Mo2(316L) |
|
密封圈 |
聚四氟乙烯 对位聚苯 PTFE、PPL |
|
填料、垫圈 |
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫 |
|
适用工况 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀性 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
|
适用温度 |
-28~400℃ |
-28~500℃ |
|
应用规范 |
设计制造按 |
CB12237-89 API6D JPI17S-48 |
|
法兰尺寸按 |
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 |
|
结构长度按 |
GB12221-89 ANSI 16.10 JIS B202 |
|
检验试验按 |
GB/T13927-89 JB/T9092-99 JPI590 |

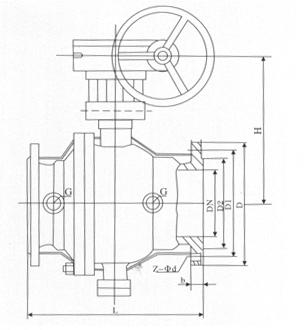

BQ41软（硬）密封球阀主要连接尺寸（GB规格）
|
型号 |
公称通径Dn（mm） |
尺寸（mm） |
|
L |
D |
D1 |
D2 |
B-f |
Z-∮d |
H |
D0 |
4-G |
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
3/8 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
3/8 |
|
25 |
150 |
115 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
180 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
160 |
240 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
270 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
350 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
230 |
400 |
1/2 |
|
100 |
280 |
230 |
190 |
160 |
24-3 |
2-23 |
270 |
500 |
1/2 |
|
125 |
320 |
270 |
220 |
188 |
28-3 |
8-25 |
300 |
600 |
1/2 |
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
340 |
900 |
1/2 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
400 |
1100 |
1/2 |
|
型号 |
公称通径Dn（mm） |
尺寸（mm） |
|
L |
D |
D1 |
D2 |
B-f |
Z-∮d |
H |
D0 |
4-G |
|
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
3/8 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
3/8 |
|
25 |
150 |
115 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
180 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
160 |
240 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
270 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
350 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
230 |
400 |
1/2 |
|
100 |
280 |
230 |
190 |
160 |
24-3 |
8-23 |
270 |
500 |
1/2 |
|
125 |
320 |
270 |
220 |
188 |
28-2 |
8-25 |
300 |
600 |
1/2 |
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
340 |
900 |
1/2 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
400 |
1100 |
1/2 |
