四通换向球阀结构特点

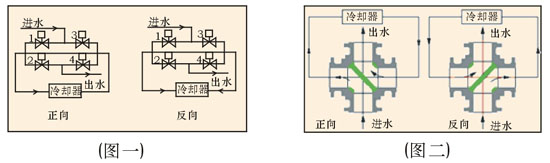

该四通换向球阀，一 阀实现正反供水切换，每转90 ，供水方式切换一次，以前需四个阀门，供水时阀1、4 开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4 关闭(图一)，现用一台四通球阀(图二)替代，操作方便。
型号、材料及主要参数
| 产品型号 |
Q46F-10C-40 |
Q46F-10P-40P |
| 阀体 |
WCB |
CF8 |
| 球体 |
CF8 |
CF8 |
| 阀杆/固定轴 |
2Cr13 |
304 |
| 密封圈 |
PTFE |
PTFE |
| 阀座 |
2Cr13 |
2Cr1+STL |
| 填料 |
PTFE+O形圈 |
PTFE+O形圈 |
| 适用介质 |
水、油、蒸汽等 |
水、油、蒸汽等 |
| 适用温度 |
-29-200℃ |
-29-200℃ |
| 蜗轮四通换向阀 |
ZQ后插入“3”表示，示例：ZQ346F-16C |
| 气动四通换向阀 |
ZQ后插入“6”表示，示例：ZQ646Y-150LbC |
| 电动四通换向阀 |
ZQ后插入“9”表示，示例：ZQ946Y-100 |

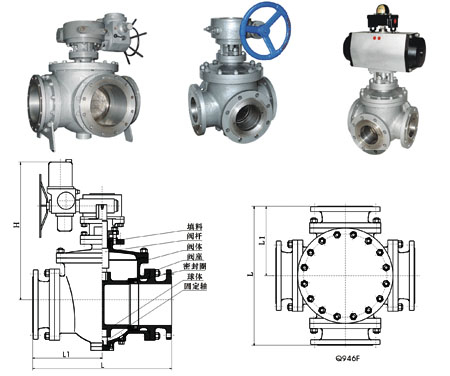

四通换向球阀的外形尺寸PN10-40
| 公称通径DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
| L |
240 |
260 |
280 |
320 |
380 |
440 |
670 |
760 |
850 |
980 |
1080 |
1360 |
1750 |
| L1 |
120 |
130 |
140 |
160 |
190 |
220 |
335 |
380 |
425 |
490 |
540 |
680 |
875 |
| H |
325 |
335 |
360 |
370 |
420 |
440 |
49 |
520 |
610 |
700 |
800 |
900 |
1000 |
