高压针型阀连接方式有内螺纹形式，外螺丝纹形式，卡套式及焊接式。公称压力：PNPN10MPa,32Mpa,40MPa,64MPa, 70MPa ,80MPa ,100MPa ,110MPa,140MPa ,200MPa,250MPa; 公称通径：DN3～DN25,制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等 .
欢迎国内外朋友来电咨询：4006448488

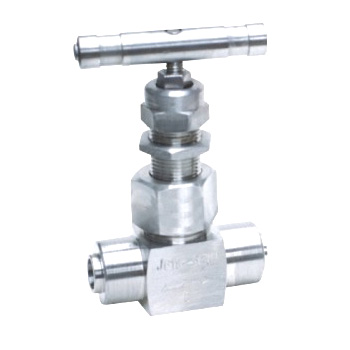

针型阀基本知识
针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于防火、专业和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。任何阀门的作用都是为了切断流体。根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。针型阀形与压力表配合使用是好合适的。
常规针型阀：
|
针型阀
NEEDLE VALVE |
|
|
|
|
|
产品名称 |
卡套式针型截止阀 |
内螺纹针型阀 |
外螺纹带活接针型阀 |
内外螺纹针型仪表阀 |
|
规格范围 |
DN6-DN25 |
DN6-DN25 |
DN6-DN25 |
DN6-DN25 |
|
温度范围 |
-40℃≈500℃ |
-40℃≈500℃ |
-40℃≈500℃ |
-40℃≈500℃ |
|
压力范围 |
PN320 |
PN700 |
PN320 |
PN700 |
|
阀体材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀杆材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀盖材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀芯材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
连接方式 |
卡套式 |
内螺纹 |
外螺纹 |
内外螺纹 |
|
适用范围 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
|
针型阀
NEEDLE VALVE |
|
|
|
|
|
产品名称 |
对焊式针型截止阀 |
承插焊式针型截止阀 |
高温高压焊接式截止阀 |
角式针型截止阀 |
|
规格范围 |
DN6-DN25 |
DN6-DN25 |
DN6-DN25 |
DN6-DN25 |
|
温度范围 |
-40℃≈500℃ |
-40℃≈500℃ |
-40℃≈600℃ |
-40℃≈500℃ |
|
压力范围 |
PN700 |
PN700 |
PN700 |
PN320 |
|
阀体材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀杆材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀盖材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀芯材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
连接方式 |
对焊式 |
承插焊式 |
焊接式 |
卡套式/活接式 |
|
适用范围 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
|
针型阀
NEEDLE VALVE |
|
|
|
|
|
产品名称 |
波纹管针型阀 |
高密封取样阀 |
压力表针型截止阀 |
气动管路球阀 |
|
规格范围 |
DN6-DN25 |
DN6 M20×1.5 |
DN6 M20×1.5 |
DN6-DN25 |
|
温度范围 |
-40℃≈450℃ |
-40℃≈450℃ |
-40℃≈450℃ |
-40℃≈150℃ |
|
压力范围 |
PN64 |
PN320 |
PN320 |
PN64 |
|
阀体材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀杆材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀盖材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
阀芯材质 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
SS304/SS316/
WC6/WC9 |
|
连接方式 |
内螺纹/外螺纹 |
内螺纹 |
内螺纹 |
内螺纹/外螺纹 |
|
适用范围 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
水、油品、蒸汽、气及某些腐蚀性液体 |
|
针型阀
NEEDLE VALVE |
|
|
|
|
|
名称 |
气动管路截止阀 |
仪表阀组 |
仪表阀组 |
仪表阀组 |
