产品名称: 浮动式球阀
产品型号:Q41F/H
询问浮动式球阀价格
咨询电话:021-51097056 57470352
传真:021-57470352

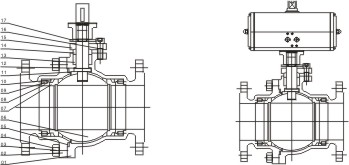

点击看大图
 产品介绍

Q41F/H浮动式球阀浮动球阀适用于Class150~Class1500、PN16~PN100、JIS 10K~JIS 20K的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

    浮动球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的,方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀,因其重量比全通径的球阀轻30%左右,有利于减轻管道负荷,降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。
 特点
1、O型浮动式球阀采用全通径或缩径设计,流通阻力小。
2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。
3、阀杆采用内装式,轴肩及聚四氟乙烯(或增强石墨)推力垫结构防止阀杆因管道内压力 而吹  出,同时聚四氟乙烯(或增强石墨)材料减小阀门的启闭扭矩,使操作更为省力。
4、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。
6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。
 浮动球球阀的密封面结构

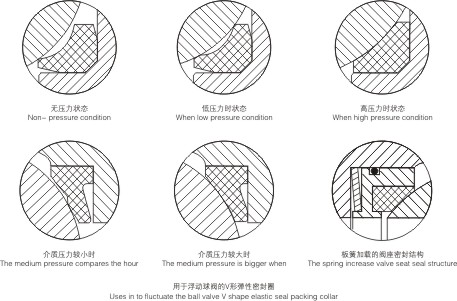

      浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料,密封性能好,但材料相对较软。由于材料较软,但又要达到一定的密封比压,势必增加启闭扭矩,为了尽量改善此种情况,本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计,利用管道内压力推动球体,帮助密封。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。介质压力较大时,密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀,考虑到介质压力不能确保阀座可靠密封,而预紧力长期使用后又会衰减,故对于低压、超低压或真空工况用球阀,采用弹簧加载的阀座密封结构,能确保球阀长期可靠的密封。

 浮动球球阀的其它结构(详见《球阀简介》)
1、全通径及缩径结构。
2、阀座防冲刷结构。
3、自泄压结构。
4、防静电结构。
5、耐火结构。
6、阀杆防冲出结构。

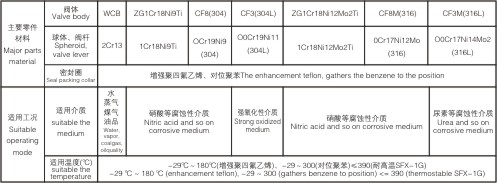

技术参数




 流量特性
    O型浮动式切断球阀的流量特性为快开特性,特性曲线如下图所示。

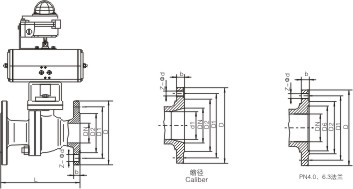

外形及连接尺寸





1.6MPa
DN
L
D
D1
D2
b
n-φd
H
D0
凸面法兰
RF
Q41F
Q41PPL
16C
16P
16R
15
130
95
65
45
14
4-φ14
78
140
20
140
105
75
55
14
4-φ14
84
160
25
150
115
85
65
14
4-φ14
95
180
32
165
135
100
78
16
4-φ18
150
250
40
180
145
110
85
16
4-φ18
150
300
50
200
160
125
100
16
4-φ18
170
350
65
220
180
145
120
18
4-φ18
195
350
80
250
195
160
135
20
8-φ18
215
400
100
280
215
180
155
20
8-φ18
250
500
125
320
245
210
185
22
8-φ18
265
600
150
360
280
240
210
24
8-φ23
270
800
200
400
335
295
265
26
12-φ23
330
1200
2.5MPa
15
130
95
65
45
16
4-φ14
103
140
凸面法兰
RF
Q41F
Q41PPL
25
25P
25R
20
140
105
75
55
16
4-φ14
112
160
25
150
115
85
65
16
4-φ14
123
180
32
165
135
100
78
18
4-φ18
150
250
40
180
145
110
85
18
4-φ18
156
300
50
200
160
125
100
20
4-φ18
172
350
65
220
180
145
120
22
8-φ18
197
350
80
250
195
160
135
22
8-φ18
222
400
100
280
230
190
160
24
8-φ23
253
500
125
320
270
220
188
28
8-φ25
275
600
150
360
300
250
218
30
8-φ25
286
800
200
400
360
310
278
34
12-φ25
340
1200
250
533
425
370
332
36
12-φ30
420
1800

 接上表
4.OMPa
DN
L
D
Dl
D2
D6
b
n-φd
H
D0
凹凸法兰
MFM
Q41F
Q41PPL
40
40P
40R
15
130
95
65
45
40
16
4-φ14
103
140
20
140
105
75
55
5l
16
4-φ14
112
160
25
150
115
85
65
58
16
4-φ14
123
160
32
180
135
100
78
66
18
4-φ18
150
250
40
200
145
110
85
76
18
4-φ18
156
250
50
220
160
125
100
88
20
4-φ18
172
350
65
250
180
145
120
110
22
8-φ18
197
350
80
280
195
160
135
12l
22
8-φ18
222
450
100
320
230
190
160
150
24
8-φ23
253
450
125
400
270
220
188
176
28
8-φ25
275
600
150
400
300
250
218
204
30
8-φ25
286
800
200
550
375
320
282
260
38
12-φ30
340
1200
250
568
445
385
345
313
42
12-φ34
420
1800
6.4MPa
15
165
105
75
55
40
18
4-φ14
105
140
凹凸法兰
MFM
Q41F
Q41PPL
64
64P
64R
20
190
125
90
68
5l
20
4-φ18
125
160
25
216
135
100
78
58
22
4-φ18
135
250
32
229
150
110
82
66
24
4-φ23
150
350
40
241
165
125
95
76
24
4-φ23
165
350
50
292
175
135
105
88
26
4-φ23
175
450
65
330
200
160
130
110
28
8-φ23
200
450
80
356
210
170
140
121
30
8-φ23
210
600
100
432
250
200
168
150
32
8-φ25
250
700
125
508
295
240
202
176
36
8-φ30
295
1100
150
559
340
280
240
204
38
8-φ34
340
1500



 注:①缩径球阀重量约为全通径球阀重量的70%~80%。

②表中以分数表示者,分子为JB/T74~90系列2尺寸(等同于原械标JB74~90-59的尺寸),分母为JB/T74~90系列1、GB912~9131(PN1.6~4.0MPa)及HGJ44~76尺寸。

③LJ为环连接面法兰球阀的结构长度。

④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
